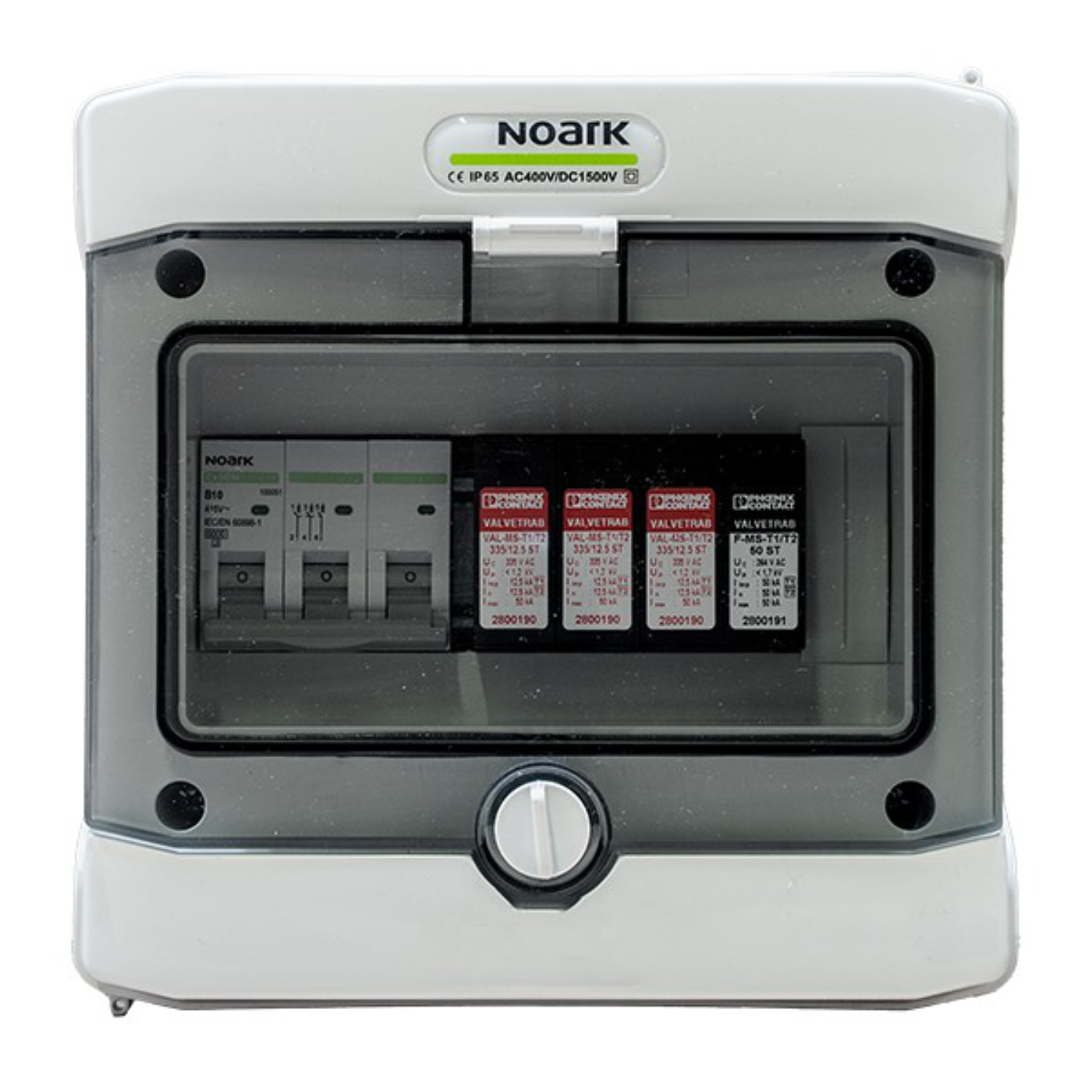

Fordelingsskab NOARK SHP-232 AC
SHP-232 AC er en modulær AC-overspændingsafleder type T1/T2 integreret med en overstrømsafbryder, designet til at beskytte solcelleinstallationer mod virkningerne af overspændinger. Enheden har IP65-beskyttelsesklasse, UV-bestandighed og er klar til tilslutning, hvilket sikrer systemets sikkerhed og pålidelighed.
Vigtigste egenskaber ved SHP-232 AC:
- Integreret T1/T2-overspændingsafleder og overstrømsafbryder Noark B16A 3P.
- Nominel isolationsspænding U: 400 V AC, 1500 V DC.
- IP65-beskyttelsesklasse og UV-bestandighed.
- Modulær konstruktion med mulighed for tilslutning ovenfra eller nedenfra.
- Afbryderens mærkeafbrydningsevne Icn: 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2).
- Overspændingsaflederens mærkestrøm Imax (8/20) μs: 50 kA.
- Garanti: 5 år.
Hvem er det et godt valg for?
SHP-232 AC er en ideel løsning for installatører og ejere af solcelleanlæg, som søger omfattende beskyttelse mod overspændinger. Takket være den høje IP65-beskyttelse og UV-bestandighed er enheden velegnet til montering i krævende udendørs forhold, hvilket gør den til et fremragende valg for private og kommercielle installationer, hvor langvarig beskyttelse af udstyr er vigtig.
| GRUNDLÆGGENDE PARAMETRE | |
|---|---|
| Model | SHP-232 AC |
| Antal poler | 8 |
| ELEKTRISKE OG MEKANISKE KAPSELPARAMETRE | |
| Kabinetmål uden kabelindføringer og MC4 (L|B|H) (mm) | 120.00 | 202.00 | 201.00 |
| Udførelse i overensstemmelse med | EN 60670-1, EN 62208 |
| Beskyttelsesgrad | IP65 |
| Beskyttelsesklasse | II |
| Mærkeisoleringsspænding U₁ (V) | 400 V AC, 1500 V DC |
| Glødetest med glødetråd (°C) | 650°C |
| Slagstyrke | IK08 |
| UV-bestandighed | Ja |
| Genanvendeligt plastik | halogenfri |
| Driftstemperatur (°C) | -25°C til +60°C |
| DETALJEREDE SPECIFIKATIONER | |
| Automatsikring (MCB) | |
| Producent / Model | Noark / Ex9BN 3P B16 |
| Mærkstrøm (A) | 16A; 3-F |
| Mærkspænding ved kobling Ue (V) | 230/415 V AC |
| Minimumsspænding (V) | 72 V DC pr. pol (1P, 2P), 48 V DC pr. pol (3P, 4P) |
| Mærkeimpulsspænding Uimp (kV) | 6 kV |
| Mærke kortslutningsafbrydningsevne Icn (kA) | 6 kA (IEC/EN 60898-1), 10 kA (IEC/EN 60947-2) |
| Mærkeisoleringsspænding U₁ (V) | 690 V AC |
| Antal poler | 3 |
| Frekvens (Hz) | 50/60 Hz |
| Karakteristik | B |
| Overensstemmelse med | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mekanisk holdbarhed (betjeninger) | 20 000 |
| Elektrisk holdbarhed (betjeninger) | 10 000 |
| Energibegrænsningsklasse | 3 |
| Brugskategori | A |
| Forsyningsretning | Valgfri (ovenfra eller nedefra) |
| AC-overspændingsafleder (SPD) | |
| Producent / Model | Phoenix/VAL-MS-T1/T2 335/12.5/3+1 |
| Overensstemmelse med | EN 61643-11 / IEC 61643-11 |
| IEC testklasse | I / II, T1 / T2 |
| IEC forsyningssystem | TT, TN-S |
| Antal poler | 4 |
| Beskyttelseskredse | L-N, L-PE, N-PE |
| Virkningsretning | 3L-N & N-PE |
| Mærkspænding Un (V) | 240/415 V AC |
| Mærkfrekvens fN (Hz) | 50 Hz (60 Hz) |
| Maks. driftsspænding Uc (L-N) (V AC) | 335 V AC |
| Maks. driftsspænding Uc (L-PE) (V AC) | 335 V AC |
| Maks. driftsspænding Uc (N-PE) (V AC) | 264 V AC |
| Mærkstrøm I (A) | 80 A |
| Beskyttelseslederstrøm |PE (mA) | ≤ 5 mA |
| Standbyeffekt Pc (mVA) | ≤ 810 mVA |
| Mærkeafledningsstrøm I (8/20) µs (kA) | 12,5 kA (L-N), 12,5 kA (L-PE), 50 kA (N-PE) |
| Maksimal afladningsstrøm Imax (8/20) μs (kA) | 50 kA |
| Test-lynstrøm (10/350) µs, ladning (As) | 6,25 As (L-N), 6,25 As (L-PE), 25 As (N-PE) |
| Test-lynstrøm (10/350) µs, energi (kJ/Ω) | 39 kJ/Ω (L-N), 39 kJ/Ω (L-PE), 625 kJ/Ω (N-PE) |
| Test-lynstrøm (10/350) µs, topstrøm Iimp (kA) | 12,5 kA (L-N), 12,5 kA (L-PE), 50 kA (N-PE) |
| Samlet afledningsstrøm Itotal (8/20) μs (kA) | 50 kA |
| Samlet afledningsstrøm Itotal (10/350) μs (kA) | 50 kA |
| Evne til at slukke efterstrøm Ifi (N-PE) (kA) | 50 kA |
| Kortslutningsmodstand ISCCR (kA) | 100 A |
| Beskyttelsesniveau Up (L-N) (kV) | ≤ 1,2 kV |
| Beskyttelsesniveau Up (L-PE) (kV) | ≤ 1,6 kV (30 kA – 8/20 μs) |
| Beskyttelsesniveau Up (N-PE) (kV) | ≤ 2 kV |
| Restspænding Ures (L-N) (kV) | ≤ 1,7 kV |
| Restspænding Ures (L-PE) (kV) | ≤ 1,2 kV (ved In) |
| Restspænding Ures (N-PE) (kV) | ≤ 1,2 kV (ved 5 kA) |
| TOV-adfærd for U₁ (L-N) (V AC) | 415 V AC (5s) |
| TOV-adfærd for U₁ (N-PE) (V AC) | 457 V AC (120 min) |
| Udløsningstid t₁ (L-N) (ms) | 1200 V AC (200 ms) |
| Udløsningstid t₁ (L-PE) (ns) | ≤ 25 ns |
| Udløsningstid tд (N-PE) (ns) | ≤ 100 ns |
| Maksimalt hovedsikring i gennemgående installationer (A) | 80 A (gG 16 mm²) |
| Maks. sikringsværdi i radiale installationer (A) | 160 A (gG) |
| Maks. afladningsstrøm Imax (8/20) μs (kA) | 65 kA |
| GENERELLE OPLYSNINGER | |
| Garanti (år) | 5 |
| Klar til tilslutning | Ja |
| Vægt (kg) | 1.740 KG |
