Fordelingstavle – NOARK – SH-6 DC
SKU: F39044
EAN: 2010000034712
Produktdetaljer
| Vægt | 1,88 kg |
|---|---|
| CN | 85351010 |

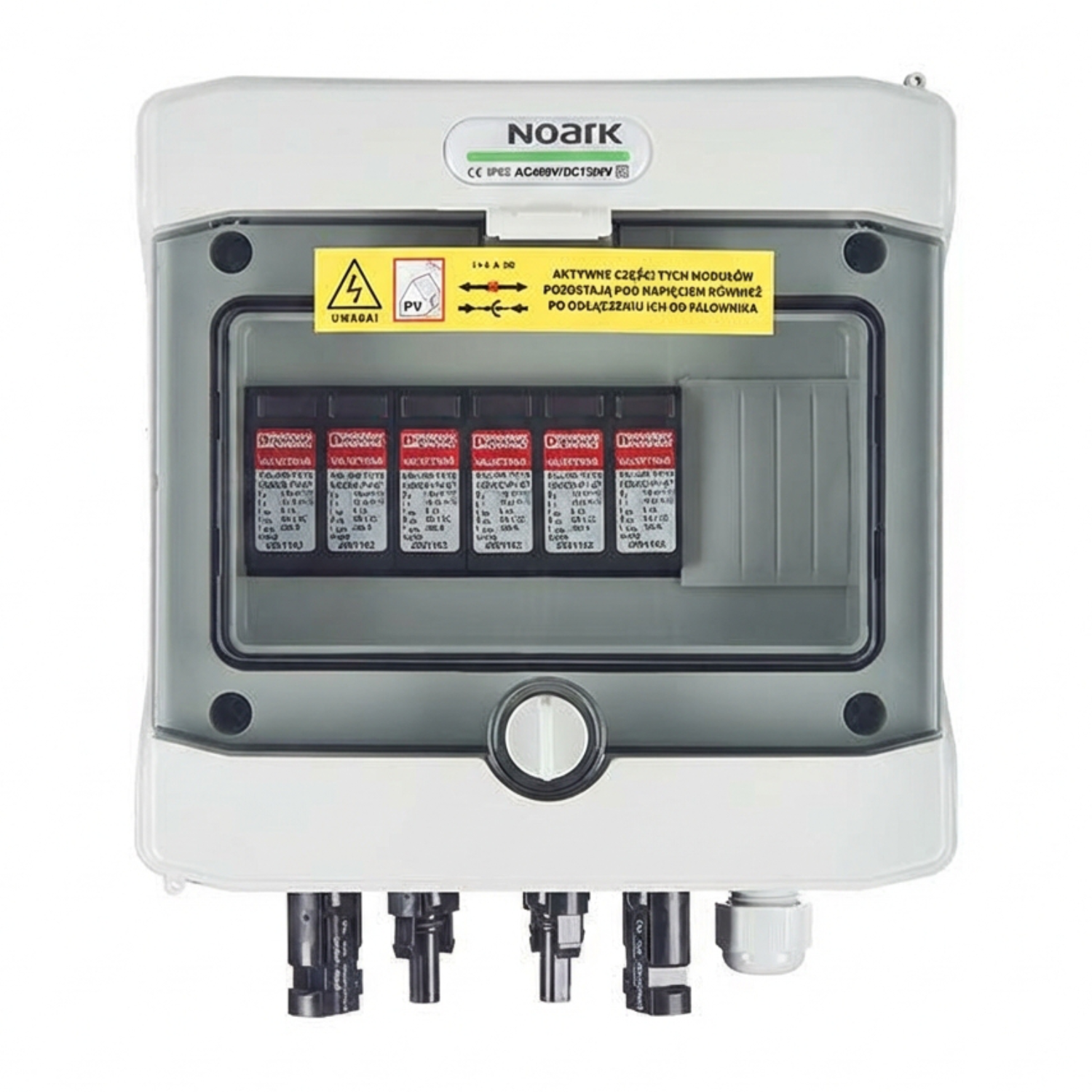

Noark SH-6 DC Standardserie
Noark SH-6 DC-tilslutningsboksen er en hermetisk lukket løsning beregnet til brug i solcelleanlæg. Den har høj beskyttelsesgrad IP65 og beskyttelsesklasse II, hvilket gør den til et ideelt valg for systemer, der kræver pålidelighed og sikkerhed. Den modulære konstruktion gør det muligt at tilpasse den fleksibelt til installationens behov.
Vigtigste egenskaber ved den hermetisk lukkede Noark SH-6 DC-tilslutningsboks:
- Modulær udførelse med 8 pladser til moduler for fleksibel konfiguration.
- Integrerede MC4-tavletilslutninger, der forenkler monteringen.
- IP65-beskyttelsesgrad, der sikrer modstand mod støv og vand.
- Beskyttelsesklasse II for øget brugersikkerhed.
- Udstyret med DC-overspændingsafleder (type 1+2) PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Gennemsigtige døre, der muliggør hurtig inspektion.
Hvem er det et godt valg for?
Noark SH-6 DC-boksen er et fremragende valg for installatører af solcellessystemer, både med og uden lynafledning. Dens hermetiske konstruktion og høje IP65-beskyttelsesgrad gør den velegnet til udendørs overflademontering. Det er en ideel løsning til både bolig- og erhvervsinstallationer, hvor sikkerhed og pålidelighed er prioriteret.
| Parameter | PHS 8T |
|---|---|
| ELEKTRISKE OG MEKANISKE PARAMETRE AF KABINETTET | |
| Model | PHS 8T |
| Antal moduler | 8 |
| Udførelse i overensstemmelse med | EN 60670-1, EN 62208 |
| Beskyttelsesgrad | IP65 |
| Beskyttelsesklasse | II |
| Nominel isolationsspænding (Ui) | 690 V AC, 1000 V DC |
| Glødetrådtest | 650°C |
| Modstand mod mekanisk slag | IK08 |
| Genanvendeligt plast | halogenfri |
| Anvendte tilslutninger | 2 x modulkæde til 2 MPPT, 2 x DC-overspændingsbeskyttelse type 1+2, Klar til tilslutning, Modulært design, MC4-paneltilslutninger |
| Dør | gennemsigtig |
| Farve | hvid |
| ANVENDT DC-OVERSPÆNDINGSBESKYTTER | |
| Producent/model | PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V |
| Overspændingsbeskyttelse | Type 1+2 |
| Maksimal kontinuerlig spænding UCPV | 1050 V DC |
| Kortslutningsstrøm I SCPV | 2000 A |
| Kontinuerlig driftsstrøm ICPV | <20 µA |
| Nominel belastningsstrøm IL | 80 A |
| Beskyttelseslederstrøm IPE | <=20 µA DC, <=250 µA AC |
| Standbyeffektforbrug PC | <25 mVA |
| Nominel afledningsstrøm (8/20) us | 15 kA |
| Maksimal afladningsstrøm Imax (8/20) us | 40 kA |
| Lynafledningsstrøm (10/350) us, ladning | 2,5 As |
| Lynafledningsstrøm (10/350) us, specifik energi | 6,25 kJ/ΩM |
| Lynafledningsstrøm (10/350) us, topværdi Limp | 5 kA |
| Samlet afledningsstrøm Itotal (8/20) us | 40 kA |
| Samlet afledningsstrøm Itotal (10/350) us | 5 kA |
| Beskyttelsesniveau Up | <= 3,5 kV |
| Restspænding Ures | <= 3,5 kV (ved In), <= 2,9 kV (ved 5 kA), <= 3,2 kV (ved 10 kA), <= 3,7 kV (ved 20 kA), <= 4,1 kV (ved 30 kA), <= 4,6 kV (ved 40 kA) |
| Responstid tA | <= 25ns |
| Isolationsmodstand Riso | <= 5 Giga Ω (ved 500 VDC) |
