Modul – TCL – HSM-ND54-DR500 – tosidet
SKU: F10H0
EAN: 2010000037690
| Model | |
|---|---|
| Effekt | |
| Fullblack | |
| Rammefarve | |
| Effektivitet | |
| Tier 1 | |
| Produktgaranti | |
| Lineær ydelsesgaranti | |
| Modultype | |
| Dobbelt glas | |
| Antal BusBar | |
| Rammens tykkelse | |
| Højde | |
| Bredde | |
| Maksimal statisk belastning (Pa) | |
| Kabellængde (+) | |
| Kabellængde (-) | 1200 mm |
| Antal pr. palle | |
| Antal pr. container | |
| Vægt | 27 kg |
| CN | 85414300 |
Nettopris
72,14 €
Brutto
Brutto
Karta katalogowa TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Karta-katalogowa.pdf
Instrukcja montażu TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Instrukcja-montazu.pdf
Gwarancja TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Gwarancja.pdf
Certyfikat zgodności TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Certyfikat-zgodnosci.pdf
Produktdetaljer
| Model | |
|---|---|
| Effekt | |
| Fullblack | |
| Rammefarve | |
| Effektivitet | |
| Tier 1 | |
| Produktgaranti | |
| Lineær ydelsesgaranti | |
| Modultype | |
| Dobbelt glas | |
| Antal BusBar | |
| Rammens tykkelse | |
| Højde | |
| Bredde | |
| Maksimal statisk belastning (Pa) | |
| Kabellængde (+) | |
| Kabellængde (-) | 1200 mm |
| Antal pr. palle | |
| Antal pr. container | |
| Vægt | 27 kg |
| CN | 85414300 |

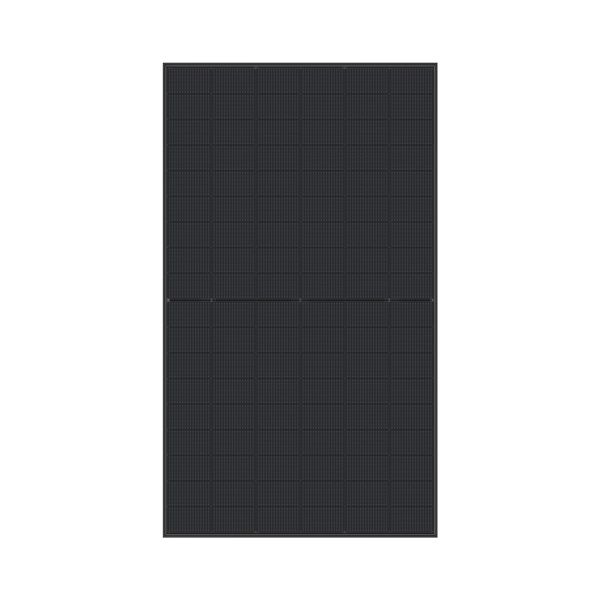

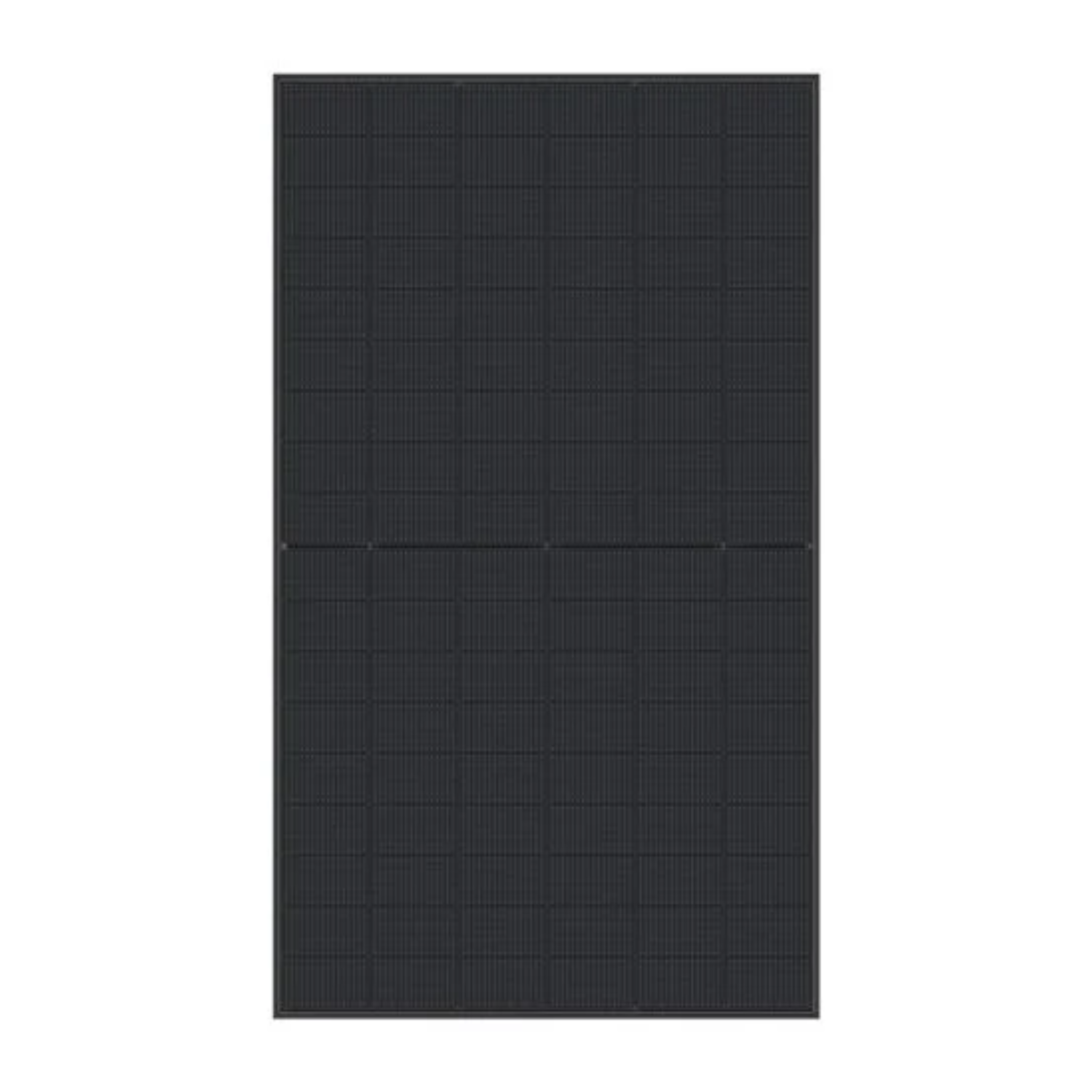

Solcellepanel TCL Solar T Class HSM-ND54-DR
Solcellepanelet TCL Solar T Class HSM-ND54-DR er en avanceret løsning, der kombinerer glas‑på‑glas-teknologi med dobbeltsidet energiproduktion. Det leveres i en effektklasse på 485–510 W og en effektivitet på op til 22,9 %, hvilket sikrer høj ydelse og stabil energiproduktion under varierede vejrforhold. Dets elegante udseende og robuste konstruktion gør det til et ideelt valg til både bolig- og erhvervsinstallationer.
Vigtigste egenskaber ved TCL Solar T Class HSM-ND54-DR:
- Dobbeltsidet konstruktion, der muliggør energiproduktion fra begge sider af panelet.
- Panelvirkningsgrad på op til 22,9 % for maksimal energiproduktion.
- Robust ramme med høj styrke og termisk hærdet glas for øget holdbarhed.
- Sikret pålidelighed gennem strenge procedurer for leverandørkædens kvalifikation.
- Langsigtet garanti- og supportordning, inklusive produkt- og effektgaranti i 25–30 år.
- Modstandsdygtig over for ekstreme vejrforhold, herunder vindbelastning op til 2400 Pa og snebelastning op til 5400 Pa.
Hvem er det et godt valg for?
TCL Solar T Class HSM-ND54-DR er et fremragende valg for boligejere og virksomheder, der søger effektive, pålidelige og æstetiske solcelleløsninger. Med dobbeltsidet teknologi og høj modstandsdygtighed over for vejrpåvirkning er disse paneler velegnede til installationer udsat for varierende vejr samt steder, hvor langvarig stabil energiudbytte og holdbarhed er vigtig for investeringen.
Karta katalogowa TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Karta-katalogowa.pdf
Instrukcja montażu TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Instrukcja-montazu.pdf
Gwarancja TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Gwarancja.pdf
Certyfikat zgodności TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Certyfikat-zgodnosci.pdf
| Parameter | HSM-ND54-DR485 | HSM-ND54-DR490 | HSM-ND54-DR495 | HSM-ND54-DR500 | HSM-ND54-DR505 | HSM-ND54-DR510 |
|---|---|---|---|---|---|---|
| Nominel effekt (Pnom) (W) | 485 W | 490 W | 495 W | 500 W | 505 W | 510 W |
| Panelvirkningsgrad (%) | 21,8% | 22,0% | 22,3% | 22,5% | 22,7% | 22,9% |
| Nominel spænding (Vmpp) (V) | 33,10 V | 33,30 V | 33,50 V | 33,70 V | 33,90 V | 34,10 V |
| Nominel strøm (Impp) (A) | 14,66 A | 14,72 A | 14,78 A | 14,84 A | 14,90 A | 14,96 A |
| Åben kredsløbsspænding (Voc) (V) | 39,34 V | 39,50 V | 39,70 V | 39,92 V | 40,14 V | 40,36 V |
| Kortslutningsstrøm (Isc) (A) | 15,60 A | 15,67 A | 15,74 A | 15,81 A | 15,88 A | 15,95 A |
| BNPI-parametre | ||||||
| Nominel effekt (Pnom) (W) | 532 W | 537 W | 543 W | 548 W | 553 W | 558 W |
| Åben kredsløbsspænding (Voc) (V) | 39,56 V | 39,71 V | 39,93 V | 40,13 V | 40,34 V | 40,54 V |
| Kortslutningsstrøm (Isc) (A) | 17,02 A | 17,08 A | 17,17 A | 17,24 A | 17,31 A | 17,38 A |
| Ydelse ved dobbeltsidet konstruktion | ||||||
| Pmax, 5% gevinst ved dobbeltsidet konstruktion (W) | 509 W | 515 W | 520 W | 525 W | 530 W | 536 W |
| Isc, 5% gevinst ved dobbeltsidet konstruktion (A) | 16,38 A | 16,45 A | 16,53 A | 16,60 A | 16,67 A | 16,75 A |
| Pmax, 10% gevinst ved dobbeltsidet konstruktion (W) | 534 W | 539 W | 545 W | 550 W | 556 W | 561 W |
| Isc, 10% gevinst ved dobbeltsidet konstruktion (A) | 17,16 A | 17,24 A | 17,31 A | 17,39 A | 17,47 A | 17,55 A |
| Mekaniske data | ||||||
| Dobbeltsidet konstruktion (Pmax/lsc) | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% |
| Dobbeltsidet konstruktion (Voc) | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% |
| Maks. systemspænding (V) | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC |
| Solcelletype | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon |
| Glas | 2,0 mm 2,0 mm, forstærket glas med høj lysgennemtrængelighed, antirefleksbehandling | 2,0 mm 2,0 mm, forstærket glas med høj lysgennemtrængelighed, antirefleksbehandling | 2,0 mm 2,0 mm, forstærket glas med høj lysgennemtrængelighed, antirefleksbehandling | 2,0 mm 2,0 mm, forstærket glas med høj lysgennemtrængelighed, antirefleksbehandling | 2,0 mm 2,0 mm, forstærket glas med høj lysgennemtrængelighed, antirefleksbehandling | 2,0 mm 2,0 mm, forstærket glas med høj lysgennemtrængelighed, antirefleksbehandling |
| Driftstemperatur (°C) | -40°C do +85°C | -40°C do +85°C | -40°C do +85°C | -40°C do +85°C | -40°C do +85°C | -40°C do +85°C |
| Testtemperatur (IEC TS 63126) (°C) | -40°C do +70°C | -40°C do +70°C | -40°C do +70°C | -40°C do +70°C | -40°C do +70°C | -40°C do +70°C |
| Koblingsboks | IP-68, 3 bypass-dioder | IP-68, 3 bypass-dioder | IP-68, 3 bypass-dioder | IP-68, 3 bypass-dioder | IP-68, 3 bypass-dioder | IP-68, 3 bypass-dioder |
| Maks. nominel sikringsstrøm (A) | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A |
| Stik | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A |
| Vægt (kg) | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg |
| Temperaturkoefficient for effekt (% / °C) | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C |
| Temperaturkoefficient for spænding (% / °C) | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C |
| Temperaturkoefficient for strømstyrke (% / °C) | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C |
| Maks. belastning (Pa/kg/m²) | Vind: 2400 Pa, 245 kg/m² forfra og bagfra; Sne: 5400 Pa, 550 kg/m² forfra | Vind: 2400 Pa, 245 kg/m² forfra og bagfra; Sne: 5400 Pa, 550 kg/m² forfra | Vind: 2400 Pa, 245 kg/m² forfra og bagfra; Sne: 5400 Pa, 550 kg/m² forfra | Vind: 2400 Pa, 245 kg/m² forfra og bagfra; Sne: 5400 Pa, 550 kg/m² forfra | Vind: 2400 Pa, 245 kg/m² forfra og bagfra; Sne: 5400 Pa, 550 kg/m² forfra | Vind: 2400 Pa, 245 kg/m² forfra og bagfra; Sne: 5400 Pa, 550 kg/m² forfra |
| Modstand mod slag | Hagl med diameter 25 mm ved en hastighed på 23 m/s | Hagl med diameter 25 mm ved en hastighed på 23 m/s | Hagl med diameter 25 mm ved en hastighed på 23 m/s | Hagl med diameter 25 mm ved en hastighed på 23 m/s | Hagl med diameter 25 mm ved en hastighed på 23 m/s | Hagl med diameter 25 mm ved en hastighed på 23 m/s |
| Ramme | Anodiseret aluminiumlegering i sort | Anodiseret aluminiumlegering i sort | Anodiseret aluminiumlegering i sort | Anodiseret aluminiumlegering i sort | Anodiseret aluminiumlegering i sort | Anodiseret aluminiumlegering i sort |
| Emballageoplysninger | ||||||
| Antal moduler pr. palle | 36 | 36 | 36 | 36 | 36 | 36 |
| Antal moduler i 40ft HQ-container | 24 | 24 | 24 | 24 | 24 | 24 |
| Antal moduler i container / antal moduler pr. container | 864 | 864 | 864 | 864 | 864 | 864 |
| Tests og certificeringer | ||||||
| Standardtests | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 |
| Brandmodstandsklasse | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) |
| Beskyttelsesklasse | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) |
| Kvalitetscertifikater | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling |
| Sikkerheds- og arbejdsmiljøordning | CE | CE | CE | CE | CE | CE |
