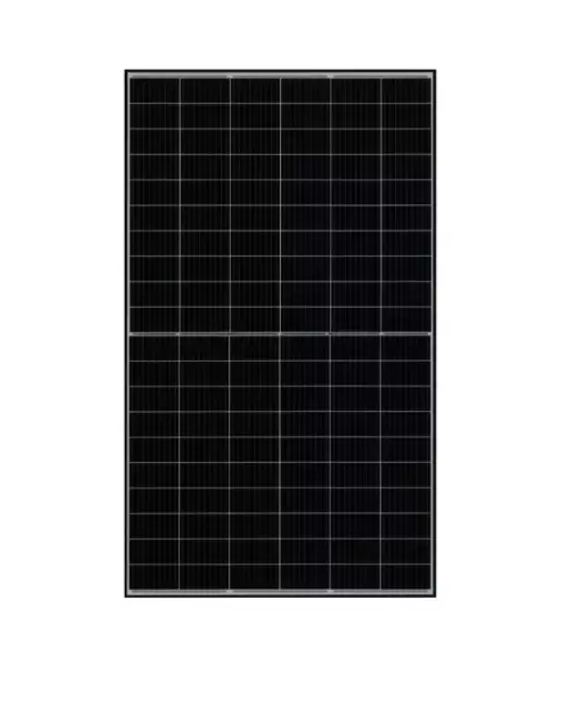

Modul JA SOLAR JAM66S30-500/MR – Sort ramme / Cellefarve JA-1
SKU: F1107012
EAN: 5905951589329
| Producent | |
|---|---|
| Effekt | |
| Rammefarve | |
| Effektivitet | |
| Tier 1 | |
| Produktgaranti | |
| Lineær ydelsesgaranti | |
| Antal BusBar | |
| Rammens tykkelse | |
| Højde | |
| Bredde | |
| Maksimal statisk belastning (Pa) | |
| Kabellængde (+) | |
| Kabellængde (-) | 1200 mm |
| Antal pr. palle | |
| Antal pr. container | |
| Vægt | 25,2 kg |
Nettopris
79,99 €
Brutto
Brutto
Datasheet JA Solar JAM66S30-500/MR - Black frame / Cell color JA-1
datasheet-ja-solar-jam66s30-500-mr-black-frame-cell-color-ja-1.pdf
Produktdetaljer
| Producent | |
|---|---|
| Effekt | |
| Rammefarve | |
| Effektivitet | |
| Tier 1 | |
| Produktgaranti | |
| Lineær ydelsesgaranti | |
| Antal BusBar | |
| Rammens tykkelse | |
| Højde | |
| Bredde | |
| Maksimal statisk belastning (Pa) | |
| Kabellængde (+) | |
| Kabellængde (-) | 1200 mm |
| Antal pr. palle | |
| Antal pr. container | |
| Vægt | 25,2 kg |
Serien JA Solar Deep Blue 3.0 PRO JAM66S30 480-505/MR
Solcellemodulerne i serien JA Solar Deep Blue 3.0 PRO JAM66S30 480-505/MR anvender avanceret teknologi med 11BB PERC halvceller, hvilket giver højere effektudgang, bedre effektivitet ved forhøjede temperaturer og reducerer skyggeeffekten. Takket være den solide konstruktion og den enestående modstand mod mekaniske belastninger, sikrer disse paneler pålidelighed og holdbarhed i mange år.
Vigtigste funktioner ved modulerne i serien Deep Blue 3.0 PRO JAM66S30 480-505/MR:
- Højere effektudgang – modulerne leverer fremragende effektivitet takket være 11BB PERC celle-teknologi, hvilket resulterer i mere genereret energi.
- Lavere omkostninger til elektricitet (LCOE) – de optimerede modulparametre muliggør lavere energiomkostninger over hele deres anvendelsesperiode.
- Mindre skyggeeffekt – halvcellekonfigurationen reducerer skyggeeffektens indflydelse på modulens ydelse, hvilket øger driftseffektiviteten under krævende forhold.
- Bedre mekanisk modstand – modulerne er designet til at modstå høje belastninger fra vind og sne, hvilket sikrer holdbarhed og pålidelighed under barske miljøforhold.
- Høj kvalitet garanti – 12-års produktgaranti og 25-års lineær effektgaranti med maksimalt årligt nedbrydning på 0,55% sikrer investeringens sikkerhed.
- Kvalitetscertifikater – opfyldelse af IEC 61215, IEC 61730, ISO 9001, ISO 14001 og ISO 45001 standarder bekræfter den høje kvalitet og pålidelighed af modulerne.
For hvem er dette et godt valg?
JA Solar-modulerne i serien Deep Blue 3.0 PRO JAM66S30 480-505/MR er et fremragende valg for både private og virksomheder, der søger effektive og holdbare solcellepaneler. Takket være brugen af avancerede teknologier og modstandskraft mod barske vejrforhold, vil disse paneler være velegnede til forskellige installationer, både hjemme og kommercielt, og tilbyde pålidelig drift og langvarige besparelser.
Datasheet JA Solar JAM66S30-500/MR - Black frame / Cell color JA-1
datasheet-ja-solar-jam66s30-500-mr-black-frame-cell-color-ja-1.pdf
Teknisk specifikation JA Solar JAM66S30-MR SERIE
| ELEKTRISKE PARAMETRE I STC | ||||||
|---|---|---|---|---|---|---|
| TYPE | JAM66S30-480/MR | JAM66S30-485/MR | JAM66S30-490/MR | JAM66S30-495/MR | JAM66S30-500/MR | JAM66S30-505/MR |
| Maks. nominelle effekt (Pmax) [W] | 480 | 485 | 490 | 495 | 500 | 505 |
| Åben kredsløbsspænding (Voc) [V] | 45.07 | 45.20 | 45.33 | 45.46 | 45.59 | 45.72 |
| Maksimal driftsspænding (Vmp) [V] | 37.62 | 37.81 | 37.99 | 38.17 | 38.35 | 38.53 |
| Kortslutningsstrøm (Isc) [A] | 13.65 | 13.72 | 13.79 | 13.86 | 13.93 | 14.00 |
| Maksimal strømforbrug (Imp) [A] | 12.76 | 12.83 | 12.90 | 12.97 | 13.04 | 13.11 |
| Modul effektivitet [%] | 20.2 | 20.4 | 20.6 | 20.9 | 21.1 | 21.3 |
| Effektolerance | 0~+5W | 0~+5W | 0~+5W | 0~+5W | 0~+5W | 0~+5W |
| Temperaturkoefficient Isc (α_Isc) | +0.045%/°C | +0.045%/°C | +0.045%/°C | +0.045%/°C | +0.045%/°C | +0.045%/°C |
| Temperaturkoefficient Voc (β_Voc) | -0.275%/°C | -0.275%/°C | -0.275%/°C | -0.275%/°C | -0.275%/°C | -0.275%/°C |
| Temperaturkoefficient Pmax (γ_Pmp) | -0.350%/°C | -0.350%/°C | -0.350%/°C | -0.350%/°C | -0.350%/°C | -0.350%/°C |
| STC | Stråling på 1000W/m², cellens temperatur 25°C, luftmasse AM 1,5G | Stråling på 1000W/m², cellens temperatur 25°C, luftmasse AM 1,5G | Stråling på 1000W/m², cellens temperatur 25°C, luftmasse AM 1,5G | Stråling på 1000W/m², cellens temperatur 25°C, luftmasse AM 1,5G | Stråling på 1000W/m², cellens temperatur 25°C, luftmasse AM 1,5G | Stråling på 1000W/m², cellens temperatur 25°C, luftmasse AM 1,5G |
| ELEKTRISKE PARAMETRE I NOCT | ||||||
|---|---|---|---|---|---|---|
| Nominel maks. effekt (Pmax) [W] | 363 | 367 | 370 | 374 | 378 | 382 |
| Åben kredsløbsspænding (Voc) [V] | 42.15 | 42.30 | 42.43 | 42.58 | 42.72 | 42.86 |
| Maksimal driftsspænding (Vmp) [V] | 35.54 | 35.67 | 35.76 | 35.84 | 35.93 | 36.02 |
| Kortslutningsstrøm (Isc) [A] | 10.99 | 11.06 | 11.13 | 11.20 | 11.27 | 11.34 |
| Maksimal strømforbrug (Imp) [A] | 10.21 | 10.28 | 10.36 | 10.44 | 10.52 | 10.60 |
| NOCT | Stråling på 800W/m², omgivelsestemperatur 20°C, vindhastighed 1 m/s, AM 1,5G | Stråling på 800W/m², omgivelsestemperatur 20°C, vindhastighed 1 m/s, AM 1,5G | Stråling på 800W/m², omgivelsestemperatur 20°C, vindhastighed 1 m/s, AM 1,5G | Stråling på 800W/m², omgivelsestemperatur 20°C, vindhastighed 1 m/s, AM 1,5G | Stråling på 800W/m², omgivelsestemperatur 20°C, vindhastighed 1 m/s, AM 1,5G | Stråling på 800W/m², omgivelsestemperatur 20°C, vindhastighed 1 m/s, AM 1,5G |
| DRIFTSBETINGELSER | ||||||
|---|---|---|---|---|---|---|
| Maksimal systemspænding | 1000V /1500V DC | 1000V /1500V DC | 1000V /1500V DC | 1000V /1500V DC | 1000V /1500V DC | 1000V /1500V DC |
| Driftstemperatur | -40℃ ~+85℃ | -40℃ ~+85℃ | -40℃ ~+85℃ | -40℃ ~+85℃ | -40℃ ~+85℃ | -40℃ ~+85℃ |
| Maksimal værdi for serieforsikring | 25A | 25A | 25A | 25A | 25A | 25A |
| Maksimalt statisk belastning, forside* | 5400Pa | 5400Pa | 5400Pa | 5400Pa | 5400Pa | 5400Pa |
| Maksimalt statisk belastning, bagside* | 2400Pa | 2400Pa | 2400Pa | 2400Pa | 2400Pa | 2400Pa |
| NOCT | 45±2°C | 45±2°C | 45±2°C | 45±2°C | 45±2°C | 45±2°C |
| Sikkerhedsklasse | Klasse II | Klasse II | Klasse II | Klasse II | Klasse II | Klasse II |
| Modulens brandsikkerhed | UL Type 1 | UL Type 1 | UL Type 1 | UL Type 1 | UL Type 1 | UL Type 1 |
| SPECIFIKATION | ||||||
|---|---|---|---|---|---|---|
| Cell | Mono, 11 BB | Mono, 11 BB | Mono, 11 BB | Mono, 11 BB | Mono, 11 BB | Mono, 11 BB |
| Vægt | 25.2 kg | 25.2 kg | 25.2 kg | 25.2 kg | 25.2 kg | 25.2 kg |
| Dimensioner | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm |
| Kabeltværsnit | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) |
| Antal celler | 132 (6×22) | 132 (6×22) | 132 (6×22) | 132 (6×22) | 132 (6×22) | 132 (6×22) |
| Kabelboks | IP68, 3 dioder | IP68, 3 dioder | IP68, 3 dioder | IP68, 3 dioder | IP68, 3 dioder | IP68, 3 dioder |
| Stik | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A |
| Kabellængde (inkl. stik) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) |
| Emballagekonfiguration | 36 stk./palle, 792 stk./container | 36 stk./palle, 792 stk./container | 36 stk./palle, 792 stk./container | 36 stk./palle, 792 stk./container | 36 stk./palle, 792 stk./container | 36 stk./palle, 792 stk./container |
| KOMPLEKSE CERTIFIKATER | ||||||
|---|---|---|---|---|---|---|
|
IEC 61215, IEC 61730, UL 61215, UL 61730 ISO 9001: 2015 Kvalitetsledelsessystemer ISO 14001: 2015 Miljøledelsessystemer ISO 45001: 2018 Arbejdsmiljøledelsessystemer IEC TS 62941: 2016 Landbaserede fotovoltaiske moduler (PV) – Retningslinjer for at øge tilliden til kvalifikationen af PV-modulet design og typegodkendelse |
