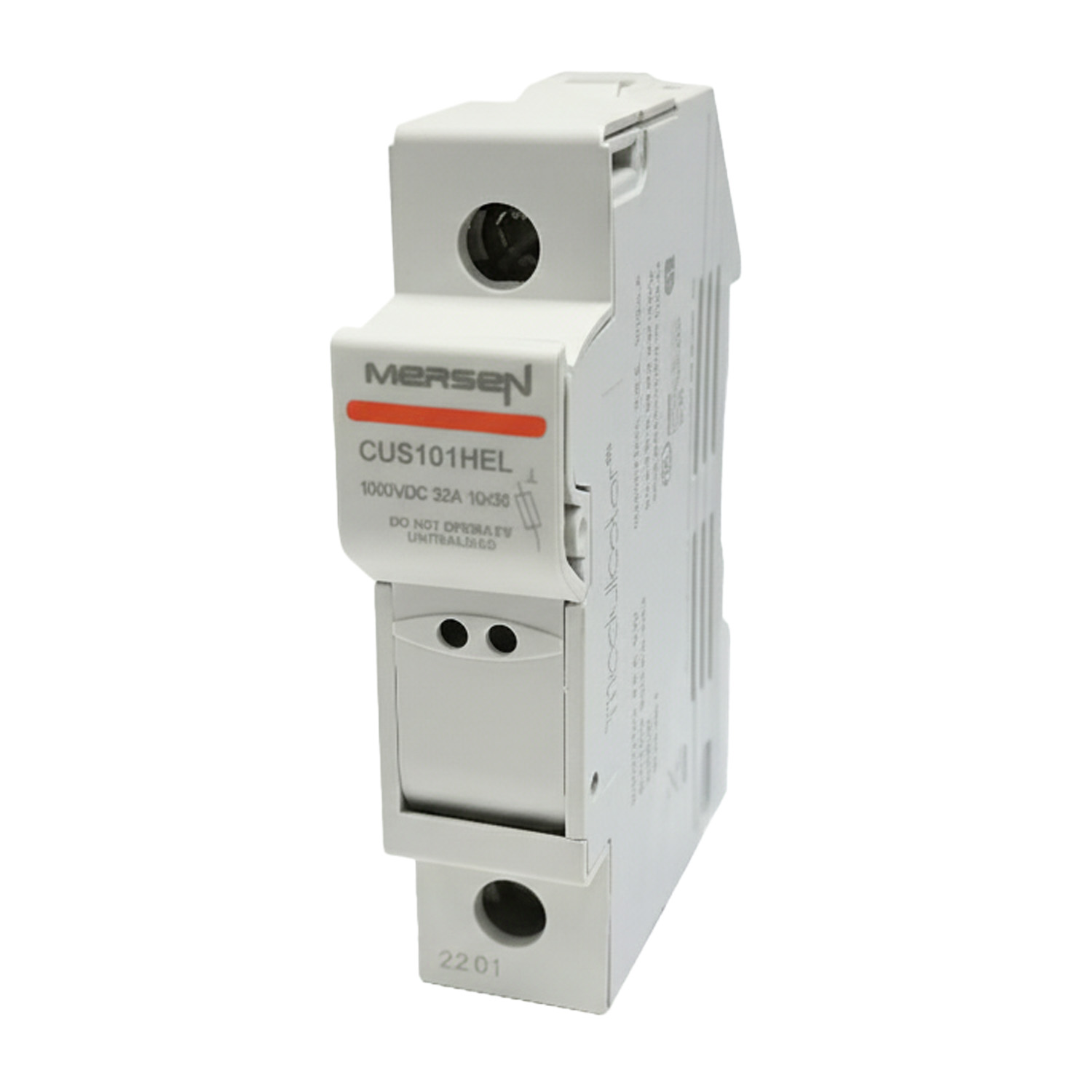

MERSEN DC 10X38 1000V Sikringsholder CUS101 HEL – FK1062724
SKU: F31010
EAN: 2010000016503
Produktdetaljer
| Producent | |
|---|---|
| Vægt | 0,047 kg |
Mersen HelioProtection® Modulostar® HP6M og HP10M
De modulære sikringsholdere Mersen HelioProtection® Modulostar® er særligt udviklet til fotovoltaiske (PV) anvendelser og andre jævnstrømsapplikationer (DC). De giver pålidelig beskyttelse af PV-installationer ved at overholde centrale branchestandarder og findes også i en version med udløstindikator.
Vigtigste egenskaber for Mersen HelioProtection® Modulostar® HP6M og HP10M:
- Fås i modellerne HP6M og HP10M med forskellige antal moduler.
- Overholder standarderne UL 4248-19 og IEC 60269-1 samt RoHS.
- Plastmaterialer i overensstemmelse med UL 94 V-0 til V-2 (Yellow Card).
- Fås med eller uden udløstindikator (visuel lysindikator, fungerer fra 220 VDC til 1000 VDC).
- Understøttede ledertværsnit: 2,5 mm² til 6 mm² (afhængigt af model).
- Maks. isolationsmærkespænding 6 kV, mærkestrøm 32 A.
- Driftstemperatur: -40 °C til 70 °C.
Hvem er dette et godt valg for?
HelioProtection® Modulostar®-holderne er et ideelt valg for installatører af fotovoltaiske systemer, producenter af lavspændingsfordelere samt serviceteknikere for DC-installationer. De er velegnede til at beskytte strengene af solpaneler mod overspændinger og kortslutninger i både bolig- og erhvervsanvendelser.
| Parameter | HP6M Uden indikator | HP6M Med indikator |
|---|---|---|
| Overensstemmelse med standarder | UL 4248-19, IEC 60269-1 | UL 4248-19, IEC 60269-1 |
| RoHS-overensstemmelse | Ja | Ja |
| Plastmaterialers overensstemmelse | UL 94 V-0 til V-2 (Yellow Card) | UL 94 V-0 til V-2 (Yellow Card) |
| Indikator for udløsning | Nej | Ja |
| Indikatorspænding | – | 220 V DC til 1000 V DC |
| Diameter på sikringsholder (mm) | 6,35 | 6,35 |
| Maks. anbefalet tilspændingsmoment (Nm) | 2 | 2 |
| Maks. anbefalet tilspændingsmoment (lbs.-in) | 17.7 | 17.7 |
| Anbefalet skruetrækker | PZ2 eller flad 5,5 x 1 mm | PZ2 eller flad 5,5 x 1 mm |
| Maks. skruetrækkerdiameter (mm) | 6 | 6 |
| Mærkeisoleringsspænding (Ui DC) | 1000 V DC | 1000 V DC |
| Påkrævet impulsspænding (Uimp) | 6 kV | 6 kV |
| Forureningsgrad (Pollution Degree) | 2 | 2 |
| Mærkestrøm (A) | 32 | 32 |
| Maks. effekttab i sikringen (W) | 3 | 3 |
| Anbefalet ledertværsnit (mm²) | 2,5 til 16 | 2,5 til 16 |
| Driftstemperatur (uden betjening) | -50 °C til 90 °C | -50 °C til 90 °C |
| Driftstemperatur (under betjening) | -40 °C til 70 °C | -40 °C til 70 °C |
| Stikdåsens mål (B x H x D) (mm) | 45 x 76,9 x 60 | 45 x 76,9 x 60 |
| Antal moduler (17,5 mm) | 1 | 1 |
| Katalognummer | CUS101HEL | CUS101IHEL |
| Referencenummer | K1062724 | X1062758 |
| Antal pr. pakke | 12 | 12 |
| Tilbehør (monteringsholder) | MR10 CI | MR10 CI |
| Tilbehør (fjederclips) | MR10RESSORTCI | MR10RESSORTCI |
| Vægt af monteringsholder (g) | 4,5 | 4,5 |
| Vægt af monteringsholderens emballage | 200 | 200 |
