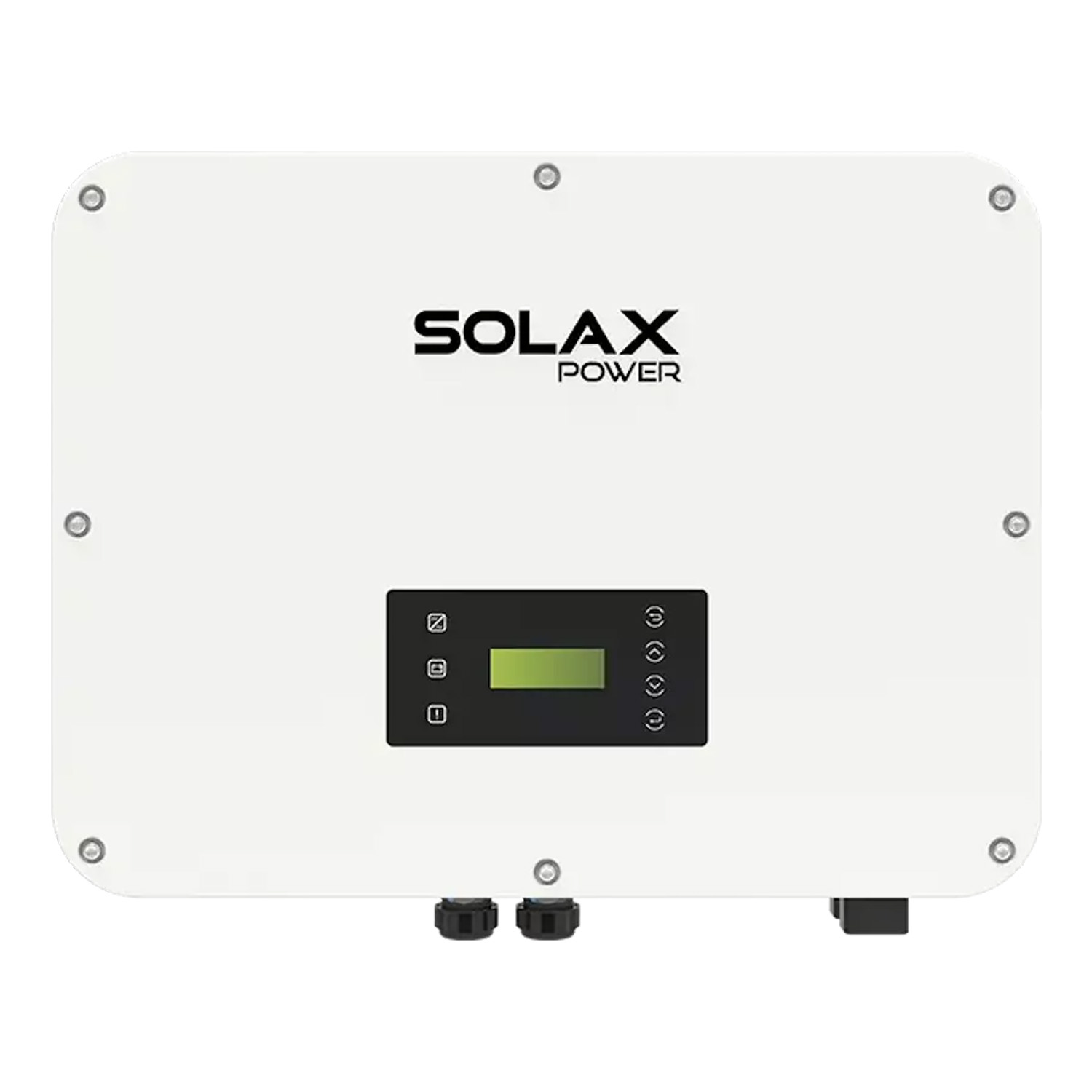

Inverter – SOLAX – X3-ULT-20K – hybrid – AFCI – HV
SKU: F20S1262
EAN: 2010000035856
| Producent | |
|---|---|
| Nominel effekt | |
| Strømforsyning | |
| Hybrid enhed | |
| MPPT | |
| Garanti | |
| Nettodybde | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Ledig plads | |
| AFCI | |
| Vægt | 55,98 kg |
| CN | 85044086 |
Nettopris
3 121,94 €
Brutto
Brutto
Produktdetaljer
| Producent | |
|---|---|
| Nominel effekt | |
| Strømforsyning | |
| Hybrid enhed | |
| MPPT | |
| Garanti | |
| Nettodybde | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Ledig plads | |
| AFCI | |
| Vægt | 55,98 kg |
| CN | 85044086 |
Solax X3-Ultra invertere (trefasede)
Solax X3-Ultra invertere er avancerede trefasede nettilsluttede løsninger, designet til maksimal ydeevne og pålidelighed. Med en innovativ konstruktion og høj konverteringseffektivitet sikrer de optimal udnyttelse af energien fra solpaneler.
Vigtigste egenskaber for Solax X3-Ultra:
- Maks. PV-effekt op til 60.000 Wp.
- Høj DC-indgangsspænding op til 1000 V.
- Mulighed for tilslutning af op til 3 MPP-trackere med stringkonfiguration 2/2/2.
- Maksimal tilsyneladende AC-effekt fra 16.500 VA til 30.000 VA, afhængig af model.
- Kompatibel med lithium-ion-batterier med spændingsområde 180–800 V.
- EPS-topeffekt op til 30.000 VA med skiftetid under 10 ms.
- Beskyttelsesklasse IP66 og bredt driftstemperaturområde fra -35 °C til 60 °C.
- Avancerede beskyttelsesfunktioner, herunder AFCI.
Hvem er det et godt valg for?
Solax X3-Ultra invertere er et ideelt valg til større solcelleanlæg, både i kommercielle installationer og i store boligbygninger. Deres alsidighed, høje effektivitet, mulighed for integration med energilagring samt avancerede sikkerhedsfunktioner gør dem til en fremragende løsning for brugere, der søger effektive og pålidelige systemer.
| Parameter | X3-ULT-15KP | X3-ULT-15K | X3-ULT-20KP | X3-ULT-20K | X3-ULT-25K | X3-ULT-30K |
| PV-INDGANG | ||||||
| Maks. anbefalet paneleffekt [Wp] | 30000 | 30000 | 40000 | 50000 | 60000 | |
| Maks. DC-indgangseffekt [W] | 30000 | 30000 | 40000 | 40000 | 50000 | 60000 |
| Maks. DC-spænding [V] | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Nominel DC-driftsspænding [V] | 600 | 600 | 600 | 600 | 600 | 600 |
| Antal MPP-trackere/strenge pr. MPP | 3(2/2/2) | 2(2/2) | 3(2/2/2) | 2(2/2) | 3(2/2/2) | 3(2/2/2) |
| Maks. strøm (PV1-indgang/PV2-indgang/PV3-indgang) [A] | PV1: 36/PV2: 36/PV3: 36 | PV1: 36/PV2: 36 | PV1: 36/PV2: 36 | PV1: 45/PV2: 45 | PV1: 36/PV2: 36 PV1:36/PV2:36/PV3:36 | PV1: 36/PV2:36/PV3:36 |
| Maks. kortslutningsstrøm (PV1-indgang PV2-indgang PV3-indgang) [A] | PV1: 45/PV2: 45/PV3: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 PV1:45/PV2:45/PV3:45 | PV1: 45/PV2:45/PV3:45 |
| MPPT-spændingsområde [V] | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 |
| Startspænding for udgang [V] | 200 | 200 | 200 | 200 | 200 | 200 |
| AC-UDGANG (ON-GRID) | ||||||
| Nominel AC-effekt [VA] | 15000 (AS 477714999) | 15000 (AS 477714999) | 20000 | 20000 | 25000 | 30000 (AS 4777 29999) |
| Maks. tilsyneladende AC-effekt [VA] | 16500 (AS 477714999) | 16500 (AS 477714999) | 22000 | 22000 | 27500 | 30000 (AS 4777 29999) |
| Nominel netspænding (AC-spændingsområde) [V] | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 |
| Nominel netfrekvens [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Nominel AC-strøm [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Maks. AC-strøm [A] | 24.0 | 24.0 | 31.9 | 31.9 | 39.9 | 43.5 |
| Effektfaktor | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) |
| Harmonisk forvrængning (THDi, %) | <3 | <3 | <3 | <3 | <3 | <3 |
| AC-INDGANG | ||||||
| Nominel AC-effekt [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| Nominel AC-strøm [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Nominel netspænding (AC-spændingsområde) [V] | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 |
| Nominel netfrekvens [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| BATTERI | ||||||
| Batteritype | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion |
| Batterispændingsområde [V] | 180-800 | 180-800 | 180-800 | 180-800 | 180-800 | 180-800 |
| Maks. lade-/aflade-strøm [A] | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) |
| EPS-UDGANG (MED BATTERI) | ||||||
| EPS spidsbelastning [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| Nominel EPS-effekt [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| Nominel EPS-spænding [V], frekvens [Hz] | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 |
| Nominel EPS-strøm [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Skiftetid [ms] | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| Harmonisk forvrængning (THDV, lineær belastning) [%] | <3 | <3 | <3 | <3 | <3 | <3 |
| STRØMFORBRUG | ||||||
| Egenforbrug (nat) [W] | < 5 | < 5 | < 5 | < 5 | < 5 | < 5 |
| BESKYTTELSE | ||||||
| Anti-islanding-beskyttelse | JA | JA | JA | JA | JA | JA |
| Beskyttelse mod omvendt DC-polaritet | JA | JA | JA | JA | JA | JA |
| Isoleringsmonitorering | JA | JA | JA | JA | JA | JA |
| Overvågning af differensstrøm | JA | JA | JA | JA | JA | JA |
| AC-overstrømsbeskyttelse | JA | JA | JA | JA | JA | JA |
| Kortslutningsbeskyttelse for AC | JA | JA | JA | JA | JA | JA |
| Overspændingsbeskyttelse for AC | JA | JA | JA | JA | JA | JA |
| Overophedningsbeskyttelse | JA | JA | JA | JA | JA | JA |
| Omvendt opladning af batteriet fra nettet | JA | JA | JA | JA | JA | JA |
| Overspændingsbeskyttelse | Type II, DC and AC | Type II, DC and AC | Type II, DC and AC | Type II, DC and AC | Type II, DC and AC | Type II, DC and AC |
| AFCI | OPT | OPT | OPT | OPT | OPT | OPT |
| EFFEKTIVITET | ||||||
| Maks. effektivitet / EURO-effektivitet | 98.0% / 97.7% | 98.5% / 97.0% | 98.0% / 97.7% | 98.5% / 97.0% | 98.0% / 97.7% | 98.0% / 97.7% |
| Nominel opladningsvirkningsgrad | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| MPPT-reguleringsvirkningsgrad | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| STANDARD | ||||||
| Sikkerhed | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 |
| EMC | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 |
| Certificering | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR |
| GENERELLE DATA | ||||||
| Beskyttelsesklasse | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Driftstemperaturområde [°C] | -35~60 (nedskalering over +45) | -35~60 (nedskalering over +45) | -35~60 (nedskalering over +45) | -35~60 (nedskalering over +45) | -35~60 (nedskalering over +45) | -35~60 (nedskalering over +45) |
| Relativ luftfugtighed [%] | 0-100 | 0-100 | 0-100 | 0-100 | 0-100 | 0-100 |
| Højde [m] | < 3000 | < 3000 | < 3000 | < 3000 | < 3000 | < 3000 |
| Opbevaringstemperatur [°C] | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 |
| Dimensioner (BxHxD) [mm] | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 |
| Vægt (kg] | 47 | 47 | 47 | 47 | 47 | 47 |
| Kølekoncept | Smart cooling | Smart cooling | Smart cooling | Smart cooling | Smart cooling | Smart cooling |
| Topologi | Transformerløs | Transformerløs | Transformerløs | Transformerløs | Transformerløs | Transformerløs |
| Kommunikation | Modbus (RS485), Måler (RS485), DI × 5, DO × 2 | Modbus (RS485), Måler (RS485), DI × 5, DO × 2 | Modbus (RS485), Måler (RS485), DI × 5, DO × 2 | Modbus (RS485), Måler (RS485), DI × 5, DO × 2 | Modbus (RS485), Måler (RS485), DI × 5, DO × 2 | Modbus (RS485), Måler (RS485), DI × 5, DO × 2 |
Bemærk: PV3-indgangen er kun tilgængelig for modellerne 15KP, 25K og 30K.
