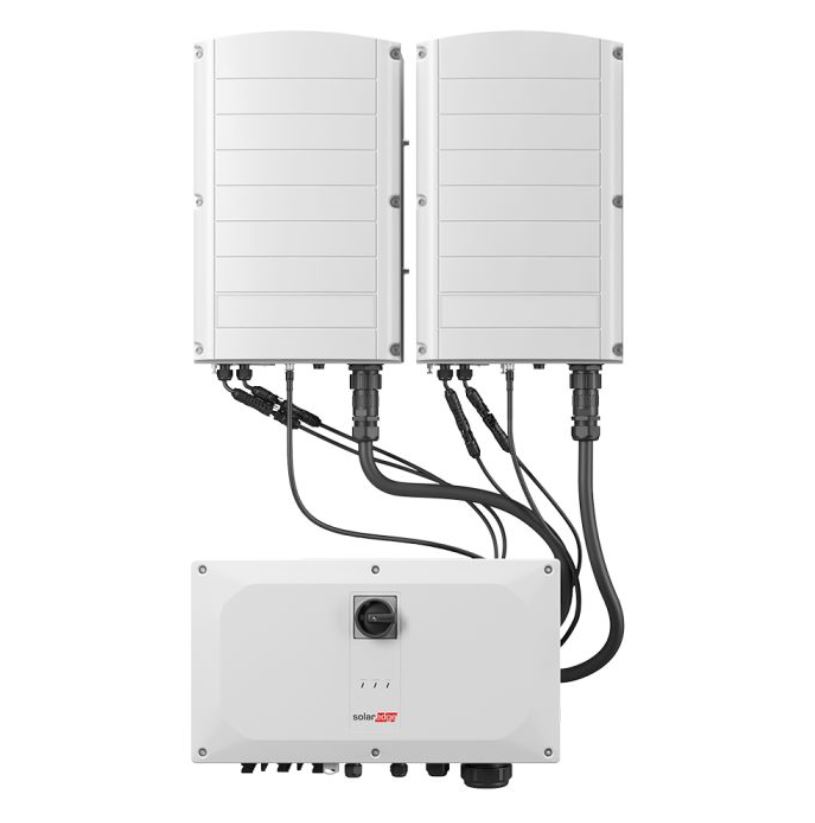

Inverter SOLAR EDGE SE50K – RW00IBPQ4 + 2 hjælpeenheder SESUK- RW00INNN4 SYNERGY TEKNOLOGI (med RSD)
SKU: F240L0
EAN: 5905951582443
| Producent | |
|---|---|
| Nominel effekt | |
| Strømforsyning | |
| Hybrid enhed | |
| MPPT | |
| Garanti | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Ledig plads | |
| AFCI | |
| Vægt | 81,2 kg |
Nettopris
2 570,90 €
Brutto
Brutto
Datasheet Solar Edge SE50K - RW00IBPQ4 + 2 pcs. SESUK-RW00INNN4 (w/RSD)
datasheet-solar-edge-se50k-rw00ibpq4-2-pcs-sesuk-rw00innn4-w-rsd.pdf
Produktdetaljer
| Producent | |
|---|---|
| Nominel effekt | |
| Strømforsyning | |
| Hybrid enhed | |
| MPPT | |
| Garanti | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Ledig plads | |
| AFCI | |
| Vægt | 81,2 kg |
Inverter SolarEdge fra serien SE50K / SE66.6K / SE90K / SE100K / SE120K
Serien af invertere SE50K / SE66.6K / SE90K / SE100K / SE120K er designet til store solcelleanlæg og tilbyder enestående effektivitet, sikkerhed og brugervenlighed. Takket være den modulære konstruktion og de avancerede funktioner opfylder disse enheder de højeste standarder i PV-branchen.
Vigtigste funktioner:
- Funktion til foreløbig idriftsættelse: Automatisk validering af systemkomponenter under installationsfasen, hvilket reducerer installationstiden og hastigheden for idriftsættelse.
- Nem installation: Den modulære, lette konstruktion gør det muligt for et to-personers team at udføre installationen.
- Avanceret sikkerhed: Indbyggede temperatursensorer og funktioner til beskyttelse mod lysbuesvigt med mulighed for hurtig afbrydelse.
- Uafhængig drift af enhederne: Synergiske enheder minimerer driftstiden uden fejl og letter betjeningen.
- Integrerede sikringer: Beskyttelse mod overspænding DC type 2 samt SPD AC type 2 for maksimal sikkerhed.
Hvorfor vælge inverteren fra serien SE50K / SE66.6K / SE90K / SE100K / SE120K?
Inverterne i denne serie tilbyder realtidsmonitorering, hvilket giver bedre kontrol over systemets effektivitet og hurtig identifikation af potentielle problemer. Den indbyggede PID-reduktionsfunktion sikrer maksimal effektivitet, og kompatibiliteten med SolarEdges avancerede energistyringssystemer gør dem til et fremtidssikret valg.
Takket være den lette konstruktion og nem installation er disse enheder velegnede til både store kommercielle og industrielle anlæg. Den indbyggede overspændingsbeskyttelse, valgfrie DC nødstoppere og avancerede sikkerhedsfunktioner sikrer pålidelighed og langvarig holdbarhed på højeste niveau. Det er den ideelle løsning for investorer, der søger effektive og alsidige invertere til store PV-systemer.
Datasheet Solar Edge SE50K - RW00IBPQ4 + 2 pcs. SESUK-RW00INNN4 (w/RSD)
datasheet-solar-edge-se50k-rw00ibpq4-2-pcs-sesuk-rw00innn4-w-rsd.pdf
| Tekniske data for SolarEdge SE50K – SE120K | |||||||
|---|---|---|---|---|---|---|---|
| SExxK-xxx0Ixxxx | SExxKxxx8Ixxxx | ||||||
| Parameter | SE50K (net 400V) | SE66.6K (net 400V) | SE90K (net 400V) | SE100K (net 400V) | SE120K (net 480V) | ||
| Udgange | |||||||
| Nominal aktiv udgangseffekt (W) | 50000 | 66600 | 90000 | 100000 | 120000 | ||
| Maksimal apparente udgangseffekt (VA) | 50000 | 66600 | 90000 | 100000 | 120000 | ||
| Udgansspænding AC – fase til fase/fase til neutral (nom.) (Vac) | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 480 / 277 | ||
| Udgansspænding AC – område fase til fase/område fase til neutral (Vac) | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 432 – 529 / 249 – 305 | ||
| AC frekvens (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | ||
| Maksimal kontinuerlig udgangsstrøm (A) | 72,5 | 96,5 | 130,5 | 145,0 | 145,0 | ||
| AC udgangslinjeforbindelser | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | ||
| Understøttede netværk | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | ||
| Maksimal differentielstrøm (mA) | 200 | 200 | 300 | 300 | 300 | ||
| Nets overvågning, ø-drift beskyttelse, konfigurerbar effektfaktor, konfigurerbare tærskelværdier afhængigt af land | Ja | Ja | Ja | Ja | Ja | ||
| Samlet harmonisk forvrængning (THD) (%) | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ||
| Område for effektfaktor | ±0.8 til ±1 | ±0.8 til ±1 | ±0.8 til ±1 | ±0.8 til ±1 | ±0.8 til ±1 | ||
| Indgang | |||||||
| Maksimal DC effekt (modul STC) inverter / synergienhed (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 | ||
| Uden transformer, ikke jordet | Ja | Ja | Ja | Ja | Ja | ||
| Maksimal spænding indgang DC+ til DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 | ||
| Nominal spænding indgang DC+ til DC- (VDC) | 750 | 750 | 750 | 750 | 850 | ||
| Maksimal indgangsstrøm (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 | ||
| Beskyttelse mod omvendt polaritet | Ja | Ja | Ja | Ja | Ja | ||
| Jordfejl detektion | Følsomhed 167 kΩ på synergienhed | Følsomhed 167 kΩ på synergienhed | Følsomhed 167 kΩ på synergienhed | Følsomhed 167 kΩ på synergienhed | Følsomhed 167 kΩ på synergienhed | ||
| Maksimal effektivitet af inverteren (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 | ||
| Europæisk effektivitet (vægtet) (%) | 98 | 98 | 98 | 98 | 98 | ||
| Nattens energiforbrug (W) | < 8 | < 8 | < 12 | < 12 | < 12 | ||
| Andre funktioner | |||||||
| Understøttede kommunikationsgrænseflader | 2 x RS485, Ethernet, Wi-Fi (valgfrit), GSM (valgfrit) | 2 x RS485, Ethernet, Wi-Fi (valgfrit), GSM (valgfrit) | 2 x RS485, Ethernet, Wi-Fi (valgfrit), GSM (valgfrit) | 2 x RS485, Ethernet, Wi-Fi (valgfrit), GSM (valgfrit) | 2 x RS485, Ethernet, Wi-Fi (valgfrit), GSM (valgfrit) | ||
| Intelligent energistyring | Effektreduktion | Effektreduktion | Effektreduktion | Effektreduktion | Effektreduktion | ||
| Installer inverteren | Ved hjælp af SetApp mobilapp, der bruger indbygget Wi-Fi adgangspunkt til lokal forbindelse | Ved hjælp af SetApp mobilapp, der bruger indbygget Wi-Fi adgangspunkt til lokal forbindelse | Ved hjælp af SetApp mobilapp, der bruger indbygget Wi-Fi adgangspunkt til lokal forbindelse | Ved hjælp af SetApp mobilapp, der bruger indbygget Wi-Fi adgangspunkt til lokal forbindelse | Ved hjælp af SetApp mobilapp, der bruger indbygget Wi-Fi adgangspunkt til lokal forbindelse | ||
| Beskyttelse mod elektrisk lysbue | Indbygget, konfigurerbar af brugeren (i overensstemmelse med UL1699B) | Indbygget, konfigurerbar af brugeren (i overensstemmelse med UL1699B) | Indbygget, konfigurerbar af brugeren (i overensstemmelse med UL1699B) | Indbygget, konfigurerbar af brugeren (i overensstemmelse med UL1699B) | Indbygget, konfigurerbar af brugeren (i overensstemmelse med UL1699B) | ||
| Hurtigafbrydelse | Valgfrit (automatisk ved frakobling fra AC-netværket) | Valgfrit (automatisk ved frakobling fra AC-netværket) | Valgfrit (automatisk ved frakobling fra AC-netværket) | Valgfrit (automatisk ved frakobling fra AC-netværket) | Valgfrit (automatisk ved frakobling fra AC-netværket) | ||
| PID-controller | Nattens timer, indbygget | Nattens timer, indbygget | Nattens timer, indbygget | Nattens timer, indbygget | Nattens timer, indbygget | ||
| RS485 overspændingsbeskyttelse (porte 1+2) | Type II, udskiftelig på stedet, integreret | Type II, udskiftelig på stedet, integreret | Type II, udskiftelig på stedet, integreret | Type II, udskiftelig på stedet, integreret | Type II, udskiftelig på stedet, integreret | ||
| DC overspændingsbeskyttelse | Type II, udskiftelig på stedet, integreret | Type II, udskiftelig på stedet, integreret | Type II, udskiftelig på stedet, integreret | Type II, udskiftelig på stedet, integreret | Type II, udskiftelig på stedet, integreret | ||
| AC overspændingsbeskyttelse | Type II, udskiftelig på stedet, valgfri | Type II, udskiftelig på stedet, valgfri | Type II, udskiftelig på stedet, valgfri | Type II, udskiftelig på stedet, valgfri | Type II, udskiftelig på stedet, valgfri | ||
| DC sikringer (enkeltpolige) | 25 A, valgfri | 25 A, valgfri | 25 A, valgfri | 25 A, valgfri | 25 A, valgfri | ||
| DC frakobler | Valgfri | Valgfri | Valgfri | Valgfri | Valgfri | ||
| Overensstemmelse med standarder | |||||||
| Sikkerhed | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | ||
| Standarder for nettilslutning | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR-producenter Type A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR-producenter Type A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR-producenter Type A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR-producenter Type A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR-producenter Type A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | ||
| EMC | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | ||
| RoHS | Ja | Ja | Ja | Ja | Ja | ||
| Installationsspecifikationer | |||||||
| Antal Synergi-enheder pr. inverter | 2 | 2 | 3 | 3 | 3 | ||
| Kabeltværsnit AC og ydre diameter (mm²) | Tværgående op til 120 / 70 mm²; ydre diameter 30-50 / 12-20 mm | Tværgående op til 120 / 70 mm²; ydre diameter 30-50 / 12-20 mm | Tværgående op til 120 / 70 mm²; ydre diameter 30-50 / 12-20 mm | Tværgående op til 120 / 70 mm²; ydre diameter 30-50 / 12-20 mm | Tværgående op til 120 / 70 mm²; ydre diameter 30-50 / 12-20 mm | ||
| DC indgang: Inverter / Synergi-enhed | 8/4 par MC4 | Gennemføringer, 2 par / 1 par, op til 50 mm², aluminium eller kobber, ledningens ydre diameter 12-20 mm | 8/4 par MC4 | Gennemføringer, 2 par / 1 par, op til 50 mm², aluminium eller kobber, ledningens ydre diameter 12-20 mm | 12/4 par MC4 | Gennemføringer, 3 par / 1 par, op til 50 mm² aluminium eller kobber, ledningens ydre diameter 12-20 mm | 12/4 par MC4 | Gennemføringer, 3 par / 1 par, op til 50 mm² aluminium eller kobber, ledningens ydre diameter 12-20 mm | 12/4 par MC4 | Gennemføringer, 3 par / 1 par, op til 50 mm² aluminium eller kobber, ledningens ydre diameter 12-20 mm | ||
| Dimensioner (højde x bredde x dybde) (mm) | Synergi-enhed: 558 x 328 x 273 mm; Synergi-manager: 360 x 560 x 295 mm | Synergi-enhed: 558 x 328 x 273 mm; Synergi-manager: 360 x 560 x 295 mm | Synergi-enhed: 558 x 328 x 273 mm; Synergi-manager: 360 x 560 x 295 mm | Synergi-enhed: 558 x 328 x 273 mm; Synergi-manager: 360 x 560 x 295 mm | Synergi-enhed: 558 x 328 x 273 mm; Synergi-manager: 360 x 560 x 295 mm | ||
| Vægt (kg) | Synergi-enhed: 32 kg; Synergi-manager 18 kg | Synergi-enhed: 32 kg; Synergi-manager 18 kg | Synergi-enhed: 32 kg; Synergi-manager 18 kg | Synergi-enhed: 32 kg; Synergi-manager 18 kg | Synergi-enhed: 32 kg; Synergi-manager 18 kg | ||
| Driftstemperatur (°C) | -40 til +60 | -40 til +60 | -40 til +60 | -40 til +60 | -40 til +60 | ||
| Kølesystem | Indvendig ventilator (udskiftelig) | Indvendig ventilator (udskiftelig) | Indvendig ventilator (udskiftelig) | Indvendig ventilator (udskiftelig) | Indvendig ventilator (udskiftelig) | ||
| Lydniveau (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 | ||
| Beskyttelsesgrad | IP65 – til både udendørs og Andre brug | IP65 – til både udendørs og Andre brug | IP65 – til både udendørs og Andre brug | IP65 – til både udendørs og Andre brug | IP65 – til både udendørs og Andre brug | ||
| Montering | Monteringsbeslag inkluderet | Monteringsbeslag inkluderet | Monteringsbeslag inkluderet | Monteringsbeslag inkluderet | Monteringsbeslag inkluderet | ||
