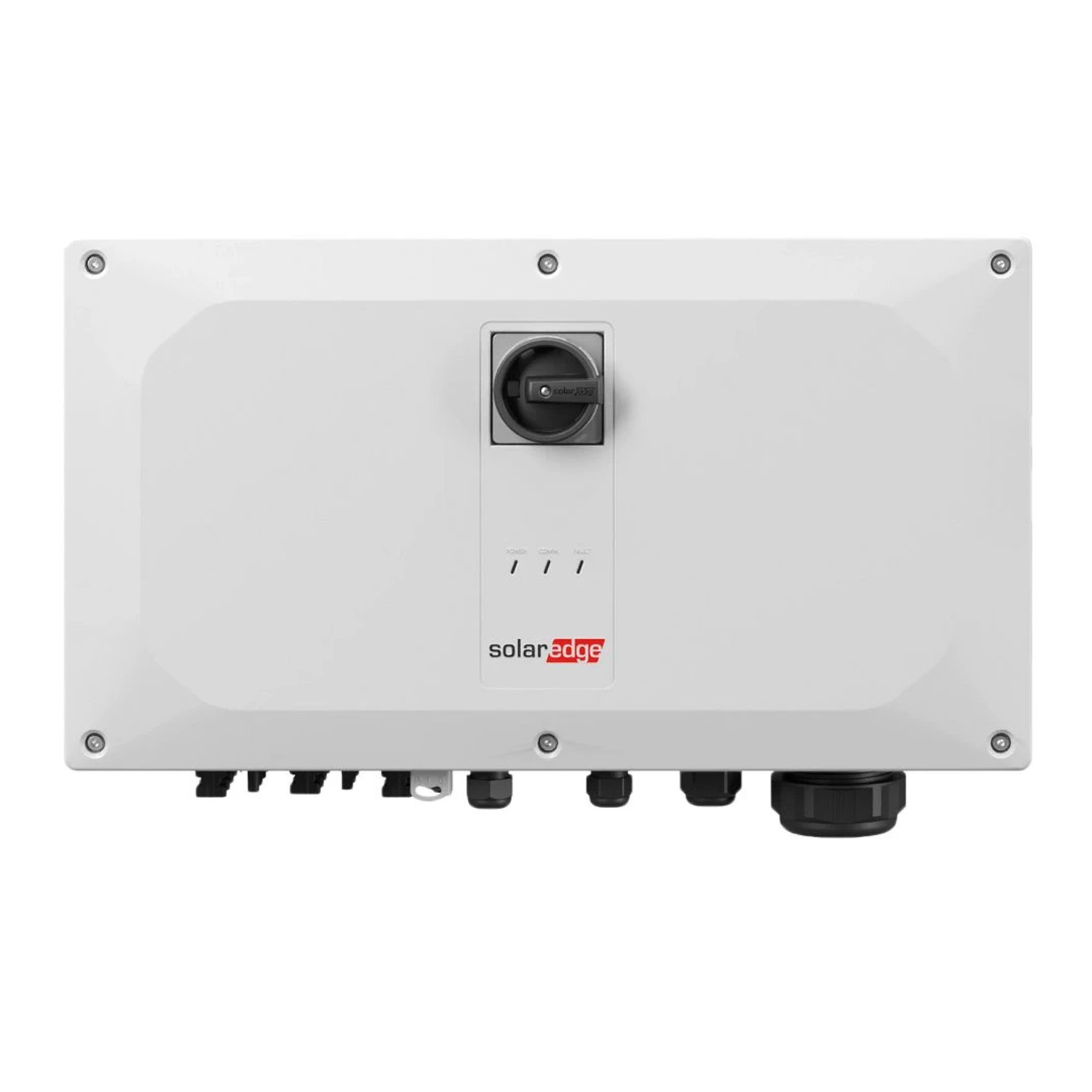

Inverter SOLAR EDGE SE50K – RW00IBNM4 (uden hjælpeanordninger)
SKU: F240K1
EAN: 5905951583808
| Producent | |
|---|---|
| Nominel effekt | |
| Strømforsyning | |
| Hybrid enhed | |
| MPPT | |
| Garanti | |
| Nettobredde | |
| Nettodybde | |
| Nettobredde | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Ledig plads | |
| AFCI | |
| Vægt | 18,5 kg |
Nettopris
649,74 €
Brutto
Brutto
Datasheet Solar Edge SE50K - RW00IBNM4 (without auxiliary units)
datasheet-solar-edge-se50k-rw00ibnm4-without-auxiliary-units.pdf
Produktdetaljer
| Producent | |
|---|---|
| Nominel effekt | |
| Strømforsyning | |
| Hybrid enhed | |
| MPPT | |
| Garanti | |
| Nettobredde | |
| Nettodybde | |
| Nettobredde | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Ledig plads | |
| AFCI | |
| Vægt | 18,5 kg |
Inverter SolarEdge fra serien SE50K / SE66.6K / SE90K / SE100K / SE120K
Serien af invertere SE50K / SE66.6K / SE90K / SE100K / SE120K er designet til store solcelleanlæg og tilbyder enestående effektivitet, sikkerhed og brugervenlighed. Takket være den modulære konstruktion og avancerede funktioner opfylder disse enheder de højeste standarder Andre for PV-branchen.
Vigtigste funktioner:
- Funktion til forhåndsgodkendelse: Automatisk validering af systemkomponenter under installationen, hvilket reducerer installations- og opstartstid.
- Nem installation: Den modulære, lette konstruktion gør det muligt at installere med en to-personers gruppe.
- Avanceret sikkerhed: Indbygget temperatursensorer og beskyttelse mod lysbuefejl med valgfri hurtigafbrydelse.
- Uafhængig drift af enhederne: Synergiske enheder minimerer nedetid og letter driften.
- Integrerede beskyttelser: DC overspændingsbeskyttelse type 2 og SPD AC type 2 for maksimal sikkerhed.
Hvorfor vælge en inverter fra serien SE50K / SE66.6K / SE90K / SE100K / SE120K?
Invertere fra denne serie tilbyder overvågning i realtid, hvilket giver større kontrol over systemets effektivitet og hurtig opdagelse af potentielle problemer. Den indbyggede PID-reduktionsfunktion sikrer maksimal effektivitet, og kompatibiliteten med avancerede energistyringssystemer fra SolarEdge gør dem til et fremtidssikret valg.
Takket være den lette konstruktion og den nemme installation er disse enheder velegnede til både store kommercielle og industrielle installationer. Den indbyggede overspændingsbeskyttelse, valgfri DC nødbrydere og avancerede sikkerhedsfunktioner sikrer pålidelighed og holdbarhed på højeste niveau. Det er den ideelle løsning for investorer, der søger effektive og alsidige invertere til store PV-systemer.
Datasheet Solar Edge SE50K - RW00IBNM4 (without auxiliary units)
datasheet-solar-edge-se50k-rw00ibnm4-without-auxiliary-units.pdf
| Tekniske data for SolarEdge SE50K – SE120K | |||||||
|---|---|---|---|---|---|---|---|
| SExxK-xxx0Ixxxx | SExxKxxx8Ixxxx | ||||||
| Parameter | SE50K (net 400V) | SE66.6K (net 400V) | SE90K (net 400V) | SE100K (net 400V) | SE120K (net 480V) | ||
| Udgange | |||||||
| Nominal aktiv udgangseffekt (W) | 50000 | 66600 | 90000 | 100000 | 120000 | ||
| Maksimal apparente udgangseffekt (VA) | 50000 | 66600 | 90000 | 100000 | 120000 | ||
| Udgansspænding AC – fase til fase/fase til neutral (nom.) (Vac) | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 480 / 277 | ||
| Udgansspænding AC – område fase til fase/område fase til neutral (Vac) | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 432 – 529 / 249 – 305 | ||
| AC frekvens (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | ||
| Maksimal kontinuerlig udgangsstrøm (A) | 72,5 | 96,5 | 130,5 | 145,0 | 145,0 | ||
| AC udgangslinjeforbindelser | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | ||
| Understøttede netværk | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | ||
| Maksimal differentielstrøm (mA) | 200 | 200 | 300 | 300 | 300 | ||
| Nets overvågning, ø-drift beskyttelse, konfigurerbar effektfaktor, konfigurerbare tærskelværdier afhængigt af land | Ja | Ja | Ja | Ja | Ja | ||
| Samlet harmonisk forvrængning (THD) (%) | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ||
| Område for effektfaktor | ±0.8 til ±1 | ±0.8 til ±1 | ±0.8 til ±1 | ±0.8 til ±1 | ±0.8 til ±1 | ||
| Indgang | |||||||
| Maksimal DC effekt (modul STC) inverter / synergienhed (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 | ||
| Uden transformer, ikke jordet | Ja | Ja | Ja | Ja | Ja | ||
| Maksimal spænding indgang DC+ til DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 | ||
| Nominal spænding indgang DC+ til DC- (VDC) | 750 | 750 | 750 | 750 | 850 | ||
| Maksimal indgangsstrøm (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 | ||
| Beskyttelse mod omvendt polaritet | Ja | Ja | Ja | Ja | Ja | ||
| Jordfejl detektion | Følsomhed 167 kΩ på synergienhed | Følsomhed 167 kΩ på synergienhed | Følsomhed 167 kΩ på synergienhed | Følsomhed 167 kΩ på synergienhed | Følsomhed 167 kΩ på synergienhed | ||
| Maksimal effektivitet af inverteren (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 | ||
| Europæisk effektivitet (vægtet) (%) | 98 | 98 | 98 | 98 | 98 | ||
| Nattens energiforbrug (W) | < 8 | < 8 | < 12 | < 12 | < 12 | ||
| Andre funktioner | |||||||
| Understøttede kommunikationsgrænseflader | 2 x RS485, Ethernet, Wi-Fi (valgfrit), GSM (valgfrit) | 2 x RS485, Ethernet, Wi-Fi (valgfrit), GSM (valgfrit) | 2 x RS485, Ethernet, Wi-Fi (valgfrit), GSM (valgfrit) | 2 x RS485, Ethernet, Wi-Fi (valgfrit), GSM (valgfrit) | 2 x RS485, Ethernet, Wi-Fi (valgfrit), GSM (valgfrit) | ||
| Intelligent energistyring | Effektreduktion | Effektreduktion | Effektreduktion | Effektreduktion | Effektreduktion | ||
| Installer inverteren | Ved hjælp af SetApp mobilapp, der bruger indbygget Wi-Fi adgangspunkt til lokal forbindelse | Ved hjælp af SetApp mobilapp, der bruger indbygget Wi-Fi adgangspunkt til lokal forbindelse | Ved hjælp af SetApp mobilapp, der bruger indbygget Wi-Fi adgangspunkt til lokal forbindelse | Ved hjælp af SetApp mobilapp, der bruger indbygget Wi-Fi adgangspunkt til lokal forbindelse | Ved hjælp af SetApp mobilapp, der bruger indbygget Wi-Fi adgangspunkt til lokal forbindelse | ||
| Beskyttelse mod elektrisk lysbue | Indbygget, konfigurerbar af brugeren (i overensstemmelse med UL1699B) | Indbygget, konfigurerbar af brugeren (i overensstemmelse med UL1699B) | Indbygget, konfigurerbar af brugeren (i overensstemmelse med UL1699B) | Indbygget, konfigurerbar af brugeren (i overensstemmelse med UL1699B) | Indbygget, konfigurerbar af brugeren (i overensstemmelse med UL1699B) | ||
| Hurtigafbrydelse | Valgfrit (automatisk ved frakobling fra AC-netværket) | Valgfrit (automatisk ved frakobling fra AC-netværket) | Valgfrit (automatisk ved frakobling fra AC-netværket) | Valgfrit (automatisk ved frakobling fra AC-netværket) | Valgfrit (automatisk ved frakobling fra AC-netværket) | ||
| PID-controller | Natteindstillinger, indbygget | Natteindstillinger, indbygget | Natteindstillinger, indbygget | Natteindstillinger, indbygget | Natteindstillinger, indbygget | ||
| RS485 overspændingsbeskyttelse (porte 1+2) | Type II, udskiftelig på stedet, integreret | Type II, udskiftelig på stedet, integreret | Type II, udskiftelig på stedet, integreret | Type II, udskiftelig på stedet, integreret | Type II, udskiftelig på stedet, integreret | ||
| DC overspændingsbeskyttelse | Type II, udskiftelig på stedet, integreret | Type II, udskiftelig på stedet, integreret | Type II, udskiftelig på stedet, integreret | Type II, udskiftelig på stedet, integreret | Type II, udskiftelig på stedet, integreret | ||
| AC overspændingsbeskyttelse | Type II, udskiftelig på stedet, valgfri | Type II, udskiftelig på stedet, valgfri | Type II, udskiftelig på stedet, valgfri | Type II, udskiftelig på stedet, valgfri | Type II, udskiftelig på stedet, valgfri | ||
| DC sikringer (enkeltpolige) | 25 A, valgfri | 25 A, valgfri | 25 A, valgfri | 25 A, valgfri | 25 A, valgfri | ||
| DC frakobler | Valgfri | Valgfri | Valgfri | Valgfri | Valgfri | ||
| Overensstemmelse med standarder | |||||||
| Sikkerhed | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | ||
| Standarder for nettilslutning | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR-producenter Type A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR-producenter Type A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR-producenter Type A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR-producenter Type A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR-producenter Type A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | ||
| EMC | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | ||
| RoHS | Ja | Ja | Ja | Ja | Ja | ||
| Installationsspecifikationer | |||||||
| Antal Synergi-enheder pr. inverter | 2 | 2 | 3 | 3 | 3 | ||
| Kabeltværsnit AC og ydre diameter (mm²) | Tværgående op til 120 / 70 mm²; ydre diameter 30-50 / 12-20 mm | Tværgående op til 120 / 70 mm²; ydre diameter 30-50 / 12-20 mm | Tværgående op til 120 / 70 mm²; ydre diameter 30-50 / 12-20 mm | Tværgående op til 120 / 70 mm²; ydre diameter 30-50 / 12-20 mm | Tværgående op til 120 / 70 mm²; ydre diameter 30-50 / 12-20 mm | ||
| DC indgang: Inverter / Synergi-enhed | 8/4 par MC4 | Gennemføringer, 2 par / 1 par, op til 50 mm², aluminium eller kobber, ledningens ydre diameter 12-20 mm | 8/4 par MC4 | Gennemføringer, 2 par / 1 par, op til 50 mm², aluminium eller kobber, ledningens ydre diameter 12-20 mm | 12/4 par MC4 | Gennemføringer, 3 par / 1 par, op til 50 mm² aluminium eller kobber, ledningens ydre diameter 12-20 mm | 12/4 par MC4 | Gennemføringer, 3 par / 1 par, op til 50 mm² aluminium eller kobber, ledningens ydre diameter 12-20 mm | 12/4 par MC4 | Gennemføringer, 3 par / 1 par, op til 50 mm² aluminium eller kobber, ledningens ydre diameter 12-20 mm | ||
| Dimensioner (højde x bredde x dybde) (mm) | Synergi-enhed: 558 x 328 x 273 mm; Synergi-manager: 360 x 560 x 295 mm | Synergi-enhed: 558 x 328 x 273 mm; Synergi-manager: 360 x 560 x 295 mm | Synergi-enhed: 558 x 328 x 273 mm; Synergi-manager: 360 x 560 x 295 mm | Synergi-enhed: 558 x 328 x 273 mm; Synergi-manager: 360 x 560 x 295 mm | Synergi-enhed: 558 x 328 x 273 mm; Synergi-manager: 360 x 560 x 295 mm | ||
| Vægt (kg) | Synergi-enhed: 32 kg; Synergi-manager 18 kg | Synergi-enhed: 32 kg; Synergi-manager 18 kg | Synergi-enhed: 32 kg; Synergi-manager 18 kg | Synergi-enhed: 32 kg; Synergi-manager 18 kg | Synergi-enhed: 32 kg; Synergi-manager 18 kg | ||
| Driftstemperatur (°C) | -40 til +60 | -40 til +60 | -40 til +60 | -40 til +60 | -40 til +60 | ||
| Kølesystem | Indvendig ventilator (udskiftelig) | Indvendig ventilator (udskiftelig) | Indvendig ventilator (udskiftelig) | Indvendig ventilator (udskiftelig) | Indvendig ventilator (udskiftelig) | ||
| Lydniveau (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 | ||
| Beskyttelsesgrad | IP65 – til både udendørs og Andre brug | IP65 – til både udendørs og Andre brug | IP65 – til både udendørs og Andre brug | IP65 – til både udendørs og Andre brug | IP65 – til både udendørs og Andre brug | ||
| Montering | Monteringsbeslag inkluderet | Monteringsbeslag inkluderet | Monteringsbeslag inkluderet | Monteringsbeslag inkluderet | Monteringsbeslag inkluderet | ||
