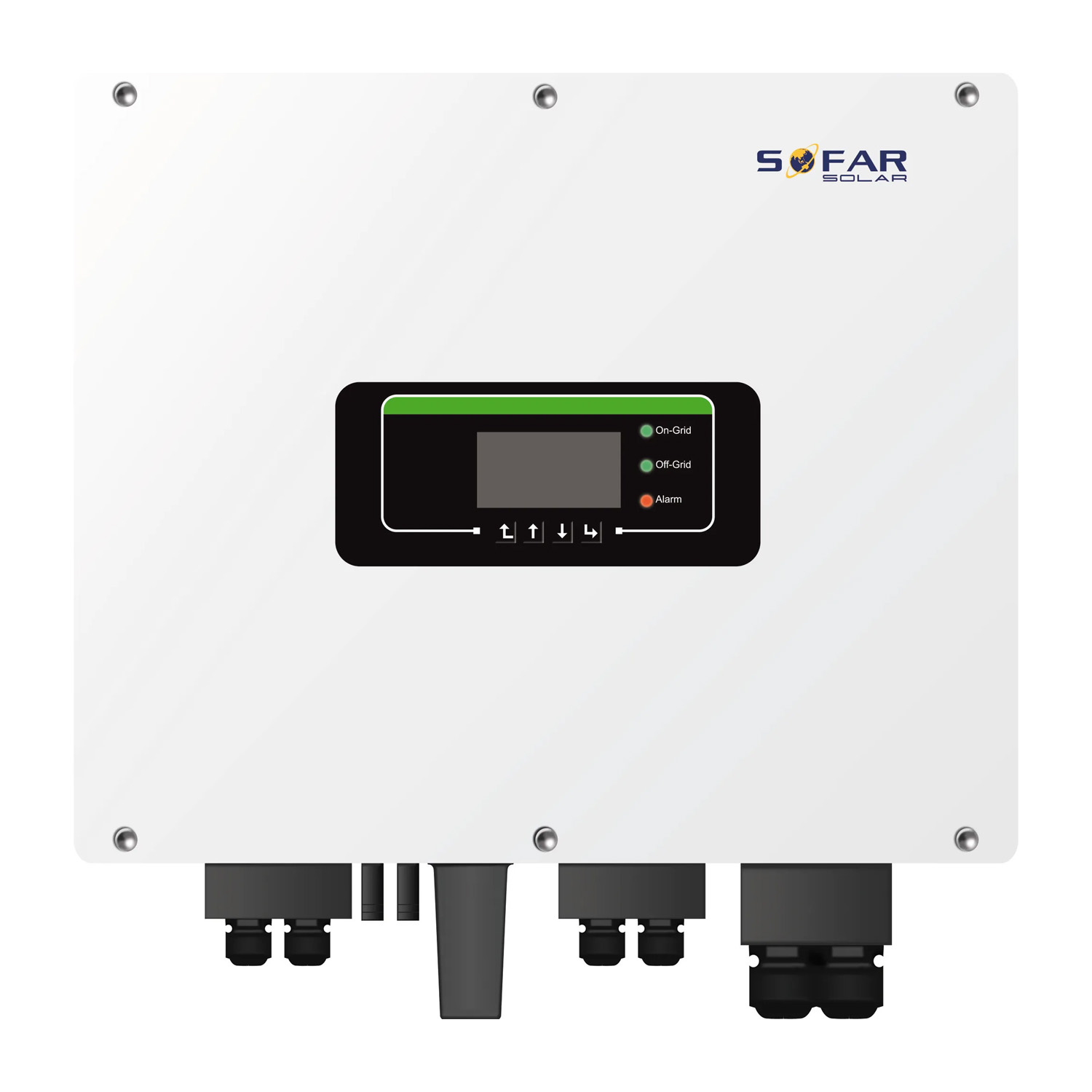

Inverter SOFAR HYD 8KTL / 3-faset hybrid
SKU: F231G2
EAN: 5905951582191
| Producent | |
|---|---|
| Nominel effekt | |
| Strømforsyning | |
| Hybrid enhed | |
| MPPT | |
| Garanti | |
| Nettobredde | |
| Nettodybde | |
| Nettobredde | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Ledig plads | |
| AFCI | |
| Vægt | 40,64 kg |
Nettopris
1 685,20 €
Brutto
Brutto
Warranty Sofar HYD 8KTL / 3-phase hybrid with CHINT ELECTRIC 3-phase DTSU666
warranty-sofar-hyd-8ktl-3-phase-hybrid-with-chint-electric-3-phase-dtsu666.pdf
Produktdetaljer
| Producent | |
|---|---|
| Nominel effekt | |
| Strømforsyning | |
| Hybrid enhed | |
| MPPT | |
| Garanti | |
| Nettobredde | |
| Nettodybde | |
| Nettobredde | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Ledig plads | |
| AFCI | |
| Vægt | 40,64 kg |
Sofar HYD 5K~20KTL-3PH – Trefaset integreret energilagringsinverter
Sofar HYD 5K~20KTL-3PH er en avanceret trefaset energilagringsinverter, der kombinerer funktionalitet, fleksibilitet og pålidelighed. Med to MPPT-indgange og maksimalt to batteriindgange tilbyder enheden alsidighed og præcis kontrol over driften. Det er en fremragende løsning til krævende Energilagring, der tilbyder støtte til en række forskellige applikationer, både i private og kommercielle sektorer.
Vigtigste produktfunktioner
- To MPPT-indgange: Sørger for større fleksibilitet i konfigurationen og optimeret energiproduktion.
- Mange parallelle systemer: Fleksible systemløsninger, der understøtter udvidelse af installationer.
- APF-tilstand: Makismalt to batteriindgange for højere effektivitet.
- Præcist digitalt kontrolsystem: Sikrer pålidelighed og effektivitet i systemets drift.
- Off-grid udgang: Håndtering af ulige belastninger og trefasede, uafhængige udgange.
Hvem er dette en god løsning for?
Sofar HYD 5K~20KTL-3PH er det ideelle valg for brugere, der søger en omfattende og fleksibel løsning til energilagring i store systemer. Med understøttelse af mange parallelle systemer og avancerede funktioner som APF-tilstand og præcist digitalt kontrolsystem, opfylder denne inverter forventningerne fra både private og kommercielle kunder. Den er perfekt til installationer, der kræver stabilitet, pålidelighed og avanceret energistyring.
Warranty Sofar HYD 8KTL / 3-phase hybrid with CHINT ELECTRIC 3-phase DTSU666
warranty-sofar-hyd-8ktl-3-phase-hybrid-with-chint-electric-3-phase-dtsu666.pdf
| Data for Input Battery | ||||||
|---|---|---|---|---|---|---|
| Parameter | HYD 5KTL-3PH | HYD 6KTL-3PH | HYD 8KTL-3PH | HYD 10KTL-3PH | HYD 15KTL-3PH | HYD 20KTL-3PH |
| Batteritype | Lithium-ion batteri | Lithium-ion batteri | Lithium-ion batteri | Lithium-ion batteri | Lithium-ion batteri | Lithium-ion batteri |
| Antal batteriindgange | 1 | 1 | 1 | 2 | 2 | 2 |
| Batterispændingsområde (V) | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 |
| Spændingsområde ved fuld opladning (V) | 200 – 800 | 240 – 800 | 320 – 800 | 200 – 800 | 300 – 800 | 400 – 800 |
| Nominal ladnings-/afladningskraft (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Maksimal ladnings-/afladningsstrøm (A) | 25 | 25 | 25 | 50 (25 / 25) | 50 (25 / 25) | 50 (25 / 25) |
| Spisser ladnings-/afladningsstrøm (A, s) | 40 A, 60 s | 40 A, 60 s | 40 A, 60 s | 70 A (35 / 35), 60 s | 70 A (35 / 35), 60 s | 70 A (35 / 35), 60 s |
| Opladningsstrategi for batteri | Tilpasning til BMS | Tilpasning til BMS | Tilpasning til BMS | Tilpasning til BMS | Tilpasning til BMS | Tilpasning til BMS |
| Batterikapacitet (Ah) | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 |
| Overførsel grænseflade | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) |
| Data for Input PV String | ||||||
| Anbefalet maksimal PV indgangseffekt (Wp) | 7500 (6000 / 6000) | 9000 (6600 / 6600) | 12000 (6600 / 6600) | 15000 (7500 / 7500) | 22500 (11250 / 11250) | 30000 (15000 / 15000) |
| Maksimal DC spænding (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Startdriftspænding (V) | 200 | 200 | 200 | 200 | 200 | 200 |
| MPPT spændningsområde (V) | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 |
| Nominal DC spænding (V) | 600 | 600 | 600 | 600 | 600 | 600 |
| Fuld effekt MPPT spændningsområde (V) | 250 – 850 | 320 – 850 | 360 – 850 | 220 – 850 | 350 – 850 | 450 – 850 |
| Maksimal indgangsstrøm (A) | 12,5 / 12,5 | 12,5 / 12,5 | 12,5 / 12,5 | 25 / 25 | 25 / 25 | 25 / 25 |
| Maksimal kortslutningsstrøm (A) | 15 / 15 | 15 / 15 | 15 / 15 | 30 / 30 | 30 / 30 | 30 / 30 |
| Antal MPPT | 2 | 2 | 2 | 2 | 2 | 2 |
| Antal strenge pr. MPPT | 1 | 1 | 1 | 2 | 2 | 2 |
| Data for AC Output (Grid Side) | ||||||
| Nominal AC effekt (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Maksimal AC udgangseffekt til netværket (VA) | 5500 | 6600 | 8800 | 11000 | 16500 | 22000 |
| Maksimal AC effekt fra nettet (VA) | 10 000 | 12 000 | 16 000 | 20 000 | 30 000 | 40 000 |
| Maksimal AC udgangsstrøm til netværket (A) | 8 | 10 | 13 | 16 | 24 | 32 |
| Maksimal AC strøm fra nettet (A) | 15 | 17 | 24 | 29 | 44 | 58 |
| Nominal netspænding | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 |
| Netspændingsområde (VAC) | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 |
| Nominal netfrekvens (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Netfrekvensområde (Hz) | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 |
| Udgangseffektfaktor | −1 (0,8 førende til 0,8 forsinkende) | −1 (0,8 førende til 0,8 forsinkende) | −1 (0,8 førende til 0,8 forsinkende) | −1 (0,8 førende til 0,8 forsinkende) | −1 (0,8 førende til 0,8 forsinkende) | −1 (0,8 førende til 0,8 forsinkende) |
| THDi (%) | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
| Data for AC Output (Back-Up) | ||||||
| Nominal udgangseffekt (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Maksimal udgangseffekt (VA) | 5500 | 6600 | 8800 | 11000 | 16500 | 22000 |
| Spištep udgangseffekt, varighed (VA, s) | 10 000 VA, 60s | 12 000 VA, 60s | 16 000 VA, 60s | 20 000 VA, 60s | 22 000 VA, 60s | 22 000 VA, 60s |
| Maksimal udgangsstrøm (A) | 8 | 10 | 13 | 16 | 24 | 32 |
| Spištirp udgangsstrøm, varighed (A, s) | 15 A, 60s | 18 A, 60s | 24 A, 60s | 30 A, 60s | 32 A, 60s | 32 A, 60s |
| Nominal udgangsspænding (VAC) | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 |
| Nominal netfrekvens (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| THDi (%) | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
| Skiftetid (ms) | < 15 | < 15 | < 15 | < 15 | < 15 | < 15 |
| Ydeevne | ||||||
| MPPT effektivitet (%) | 99,9 | 99,9 | 99,9 | 99,9 | 99,9 | 99,9 |
| Europeisk effektivitet (%) | 97,5 | 97,5 | 97,5 | 97,7 | 97,7 | 97,7 |
| Maksimal effektivitet (%) | 98,0 | 98,0 | 98,0 | 98,2 | 98,2 | 98,2 |
| Maksimal ladnings-/afladningseffektivitet for batteri (%) | 97,6 | 97,6 | 97,6 | 97,8 | 97,8 | 97,8 |
| Beskyttelse | ||||||
| DC kontakt | Ja | Ja | Ja | Ja | Ja | Ja |
| Beskyttelse mod omvendt polaritet for PV | Ja | Ja | Ja | Ja | Ja | Ja |
| Overspændingsbeskyttelse ved udgang | Ja | Ja | Ja | Ja | Ja | Ja |
| Overstrømsbeskyttelse ved udgang | Ja | Ja | Ja | Ja | Ja | Ja |
| Beskyttelse mod ø-drift | Ja | Ja | Ja | Ja | Ja | Ja |
| Identifikation af reststrøm | Ja | Ja | Ja | Ja | Ja | Ja |
| Identifikation af isolationsmodstand | Ja | Ja | Ja | Ja | Ja | Ja |
| Beskyttelsesniveau for overspænding | II | II | II | II | II | II |
| Beskyttelse mod batteripolaritet | Ja | Ja | Ja | Ja | Ja | Ja |
| Generelle data | ||||||
| Dimensioner (mm) | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 |
| Vægt (kg) | 33 | 33 | 33 | 37 | 37 | 37 |
| Topologi | Transformatorløs | Transformatorløs | Transformatorløs | Transformatorløs | Transformatorløs | Transformatorløs |
| Standby-forbrug (W) | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| Driftstemperatur (°C) | -30~+60 | -30~+60 | -30~+60 | -30~+60 | -30~+60 | -30~+60 |
| Fugtighed (%) | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 |
| Støjniveau (dB) | < 45 | < 45 | < 45 | < 45 | < 45 | < 45 |
| Maksimal driftshøjde (m) | < 4000 | < 4000 | < 4000 | < 4000 | < 4000 | < 4000 |
| Kølesystem | Naturlig | Naturlig | Naturlig | Tvangsventilation | Tvangsventilation | Tvangsventilation |
| Beskyttelsesgrad | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Funktioner | ||||||
| DC terminal | MC4 | MC4 | MC4 | MC4 | MC4 | MC4 |
| AC-netværk terminal | 5P stik | 5P stik | 5P stik | 5P stik | 5P stik | 5P stik |
| Separat AC terminal | 5P stik | 5P stik | 5P stik | 5P stik | 5P stik | 5P stik |
| Display | LCD | LCD | LCD | LCD | LCD | LCD |
| Overvågningsgrænseflade | Bluetooth/RS485/Wi-Fi/GPRS (valgfrit) | Bluetooth/RS485/Wi-Fi/GPRS (valgfrit) | Bluetooth/RS485/Wi-Fi/GPRS (valgfrit) | Bluetooth/RS485/Wi-Fi/GPRS (valgfrit) | Bluetooth/RS485/Wi-Fi/GPRS (valgfrit) | Bluetooth/RS485/Wi-Fi/GPRS (valgfrit) |
| Paralleldrift | Ja | Ja | Ja | Ja | Ja | Ja |
| Garanti (år) | 5 | 5 | 5 | 5 | 5 | 5 |
| Standard | ||||||
| EMC | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 |
| Sikkerhedsstandarder | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 |
| Standarder for elnettet | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 |
