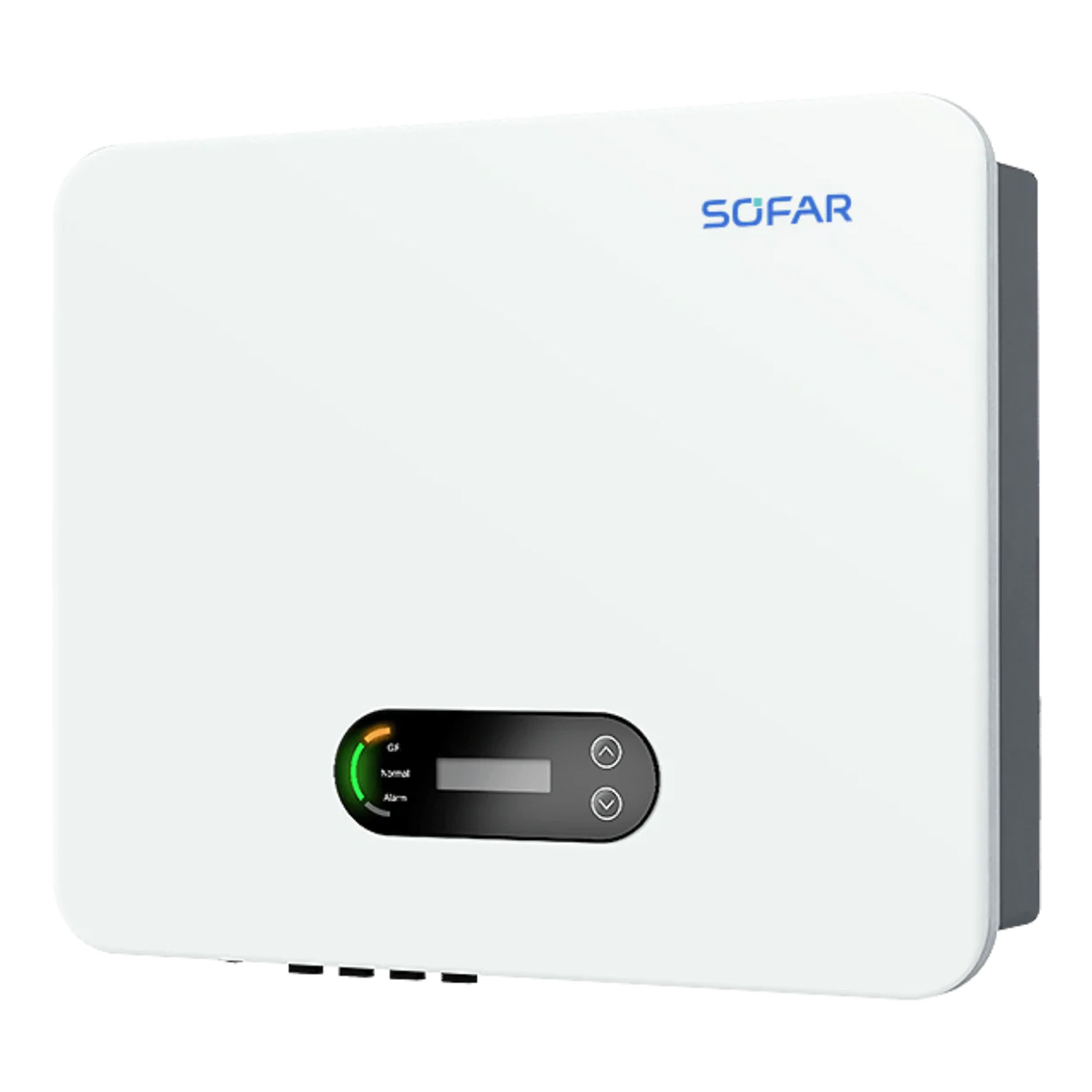

Inverter SOFAR 4,4 KTLX – G3
SKU: F230A1
EAN: 5905951582054
| Producent | |
|---|---|
| Nominel effekt | |
| Strømforsyning | |
| Hybrid enhed | |
| MPPT | |
| Garanti | |
| Nettobredde | |
| Nettodybde | |
| Nettobredde | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Ledig plads | |
| AFCI | |
| Vægt | 18 kg |
Produktdetaljer
| Producent | |
|---|---|
| Nominel effekt | |
| Strømforsyning | |
| Hybrid enhed | |
| MPPT | |
| Garanti | |
| Nettobredde | |
| Nettodybde | |
| Nettobredde | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Ledig plads | |
| AFCI | |
| Vægt | 18 kg |
Sofar 3.3~12KTLX-G3 – Trefase inverter med 2 MPPT
Sofar 3.3~12KTLX-G3 inverter er en alsidig og effektiv løsning til trefasede solcelleanlæg. Takket være avanceret teknologi og høj effektivitet er denne model ideel til både små og mellemstore installationer.
Vigtige funktioner:
- Maksimal effektivitet: Når op til 98,6%, hvilket sikrer effektiv drift.
- Maksimal indgangsspænding: Understøtter jævn strøm op til 1100 V, hvilket muliggør fleksible konfigurationer af PV-systemer.
- Fjernopdatering af software: Muliggør nem håndtering og vedligeholdelse af systemet med den nyeste version.
- SPD beskyttelse Type II: Sikrer sikkerhed både på jævn- og vekselstrømsiden.
- Lav startspænding: Takket være det brede MPPT spændingsområde muliggør tidlig opstart og længere drift i løbet af dagen.
Hvorfor vælge Sofar 3.3~12KTLX-G3?
Sofar 3.3~12KTLX-G3 er det ideelle valg for brugere, der forventer høj effektivitet og pålidelighed. Naturlig køling uden blæsere sikrer stille drift, og intelligent overvågning af netspænding muliggør fuld kontrol over systemets ydeevne. Med et bredt effektområde fra 3.3 kW til 12 kW er denne inverter velegnet til forskellige konfigurationer af PV-installationer.
Warranty Sofar 4,4 KTLX - G3
warranty-sofar-44-ktlx-g3.pdf
| Datasheet | SOFAR 3.3KTLX-G3 | SOFAR 4.4KTLX-G3 | SOFAR 5.5KTLX-G3 | SOFAR 6.6KTLX-G3 | SOFAR 8.8KTLX-G3 | SOFAR 11KTLX-G3 | SOFAR 12KTLX-G3 |
|---|---|---|---|---|---|---|---|
| Indgang (DC) | |||||||
| Anbefalet maks. indgangseffekt PV (Wp) | 4500 | 6000 | 7500 | 9000 | 12000 | 15000 | 18000 |
| Antal MPPT | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Antal DC indgange | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 2/1 |
| Maks. indgangsspænding (V) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| Startspænding (V) | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
| Nominal indgangsspænding (V) | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| MPPT arbejdsspændingsområde (V) | 140-1000 | 140-1000 | 140-1000 | 140-1000 | 140-1000 | 140-1000 | 140-1000 |
| MPPT spændingsområde ved maksimal effekt (V) | 160-850 | 190-850 | 240-850 | 290-850 | 380-850 | 420-850 | 460-850 |
| Maks. indgangsstrøm MPPT (A) | 15/15 | 15/15 | 15/15 | 15/15 | 15/15 | 15/15 | 30/15 |
| Maks. kortslutningsstrøm ved MPPT (A) | 22.5/22.5 | 22.5/22.5 | 22.5/22.5 | 22.5/22.5 | 22.5/22.5 | 22.5/22.5 | 45/22.5 |
| Udgang (AC) | |||||||
| Nominal effekt (W) | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 |
| Maks. AC effekt (VA) | 3300 | 4400 | 5500 | 6600 | 8800 | 11000 | 13200 |
| Maks. udgangsstrøm (A) | 4,8 | 6,4 | 8,0 | 9,6 | 12,8 | 15,9 | 19,1 |
| Nominal netspænding (Vac) | 3/N/PE, 230 / 400 | 3/N/PE, 230 / 400 | 3/N/PE, 230 / 400 | 3/N/PE, 230 / 400 | 3/N/PE, 230 / 400 | 3/N/PE, 230 / 400 | 3/N/PE, 230 / 400 |
| Netværksspændingsområde (Vac) | 310 – 480 Vac (i henhold til lokale standarder) | 310 – 480 Vac (i henhold til lokale standarder) | 310 – 480 Vac (i henhold til lokale standarder) | 310 – 480 Vac (i henhold til lokale standarder) | 310 – 480 Vac (i henhold til lokale standarder) | 310 – 480 Vac (i henhold til lokale standarder) | 310 – 480 Vac (i henhold til lokale standarder) |
| Nominal netfrekvens (Hz) | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz |
| Netværksfrekvensområde (Hz) | 45 – 55 Hz / 55 – 65 Hz (i henhold til lokale standarder) | 45 – 55 Hz / 55 – 65 Hz (i henhold til lokale standarder) | 45 – 55 Hz / 55 – 65 Hz (i henhold til lokale standarder) | 45 – 55 Hz / 55 – 65 Hz (i henhold til lokale standarder) | 45 – 55 Hz / 55 – 65 Hz (i henhold til lokale standarder) | 45 – 55 Hz / 55 – 65 Hz (i henhold til lokale standarder) | 45 – 55 Hz / 55 – 65 Hz (i henhold til lokale standarder) |
| Aktiv effektregulering | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% |
| THDi | <3% | <3% | <3% | <3% | <3% | <3% | <3% |
| Effektfaktor | 1 standardværdi (justerbar +/-0.8) | 1 standardværdi (justerbar +/-0.8) | 1 standardværdi (justerbar +/-0.8) | 1 standardværdi (justerbar +/-0.8) | 1 standardværdi (justerbar +/-0.8) | 1 standardværdi (justerbar +/-0.8) | 1 standardværdi (justerbar +/-0.8) |
| Ydeevne | |||||||
| Maks. effektivitet (%) | 98,40% | 98,40% | 98,40% | 98,40% | 98,50% | 98,50% | 98,50% |
| Europeisk effektivitet (%) | 97,50% | 97,50% | 97,50% | 97,50% | 98,00% | 98,00% | 98,00% |
| Beskyttelse | |||||||
| Beskyttelse mod omvendt polaritet for DC | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Beskyttelse mod ø-drift | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Beskyttelse mod reststrøm | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Beskyttelse mod mangel på jordforbindelse | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Overvågning af fejlkæde i PV-systemet | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Energiudvinding blokering | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| DC kontakt | Valgfri | Valgfri | Valgfri | Valgfri | Valgfri | Valgfri | Valgfri |
| SPD for indgang/udgang | PV: standard type II, AC: standard type II | PV: standard type II, AC: standard type II | PV: standard type II, AC: standard type II | PV: standard type II, AC: standard type II | PV: standard type II, AC: standard type II | PV: standard type II, AC: standard type II | PV: standard type II, AC: standard type II |
| Kommunikation | |||||||
| Standard kommunikationsmode | RS485 / WiFi / Bluetooth, valgfrit: Ethernet | RS485 / WiFi / Bluetooth, valgfrit: Ethernet | RS485 / WiFi / Bluetooth, valgfrit: Ethernet | RS485 / WiFi / Bluetooth, valgfrit: Ethernet | RS485 / WiFi / Bluetooth, valgfrit: Ethernet | RS485 / WiFi / Bluetooth, valgfrit: Ethernet | RS485 / WiFi / Bluetooth, valgfrit: Ethernet |
| Generelle data | |||||||
| Området for omgivelsestemperatur | -30°C … +60°C | -30°C … +60°C | -30°C … +60°C | -30°C … +60°C | -30°C … +60°C | -30°C … +60°C | -30°C … +60°C |
| Natteforbrug (W) | <1 | <1 | <1 | <1 | <1 | <1 | <1 |
| Topologi | Transformatorløs | Transformatorløs | Transformatorløs | Transformatorløs | Transformatorløs | Transformatorløs | Transformatorløs |
| Beskyttelsesgrad | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Acceptabel relativ fugtighedsområde | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% |
| Maksimal driftshøjde | 4000 m | 4000 m | 4000 m | 4000 m | 4000 m | 4000 m | 4000 m |
| Støjniveau | <40 dB | <40 dB | <40 dB | <40 dB | <40 dB | <40 dB | <40 dB |
| Vægt (kg) | 15 | 15 | 15 | 15 | 17 | 17 | 17 |
| Køling | Naturlig | Naturlig | Naturlig | Naturlig | Naturlig | Naturlig | Naturlig |
| Mål (mm) | 430*375*179 | 430*375*179 | 430*375*179 | 430*375*179 | 430*375*179 | 430*375*179 | 430*375*179 |
| Display | LCD, app via Bluetooth | LCD, app via Bluetooth | LCD, app via Bluetooth | LCD, app via Bluetooth | LCD, app via Bluetooth | LCD, app via Bluetooth | LCD, app via Bluetooth |
| Standard | |||||||
| EMC | EN 61000-6-1, EN 61000-6-3, EN 61000-3-2, EN 61000-3-11, EN 61000-3-12 | EN 61000-6-1, EN 61000-6-3, EN 61000-3-2, EN 61000-3-11, EN 61000-3-12 | EN 61000-6-1, EN 61000-6-3, EN 61000-3-2, EN 61000-3-11, EN 61000-3-12 | EN 61000-6-1, EN 61000-6-3, EN 61000-3-2, EN 61000-3-11, EN 61000-3-12 | EN 61000-6-1, EN 61000-6-3, EN 61000-3-2, EN 61000-3-11, EN 61000-3-12 | EN 61000-6-1, EN 61000-6-3, EN 61000-3-2, EN 61000-3-11, EN 61000-3-12 | EN 61000-6-1, EN 61000-6-3, EN 61000-3-2, EN 61000-3-11, EN 61000-3-12 |
| Sikkerhedsstandarder | IEC 62109-1 / 2, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) | IEC 62109-1 / 2, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) | IEC 62109-1 / 2, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) | IEC 62109-1 / 2, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) | IEC 62109-1 / 2, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) | IEC 62109-1 / 2, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) | IEC 62109-1 / 2, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) |
| Standarder for netværk | VDE V 0124-100, VDE-AR-N 4105, CEI 0-21, CEI 0-16, UNE 206 007-1, EN 50549, G98 / G99, EN 50530 | VDE V 0124-100, VDE-AR-N 4105, CEI 0-21, CEI 0-16, UNE 206 007-1, EN 50549, G98 / G99, EN 50530 | VDE V 0124-100, VDE-AR-N 4105, CEI 0-21, CEI 0-16, UNE 206 007-1, EN 50549, G98 / G99, EN 50530 | VDE V 0124-100, VDE-AR-N 4105, CEI 0-21, CEI 0-16, UNE 206 007-1, EN 50549, G98 / G99, EN 50530 | VDE V 0124-100, VDE-AR-N 4105, CEI 0-21, CEI 0-16, UNE 206 007-1, EN 50549, G98 / G99, EN 50530 | VDE V 0124-100, VDE-AR-N 4105, CEI 0-21, CEI 0-16, UNE 206 007-1, EN 50549, G98 / G99, EN 50530 | VDE V 0124-100, VDE-AR-N 4105, CEI 0-21, CEI 0-16, UNE 206 007-1, EN 50549, G98 / G99, EN 50530 |
