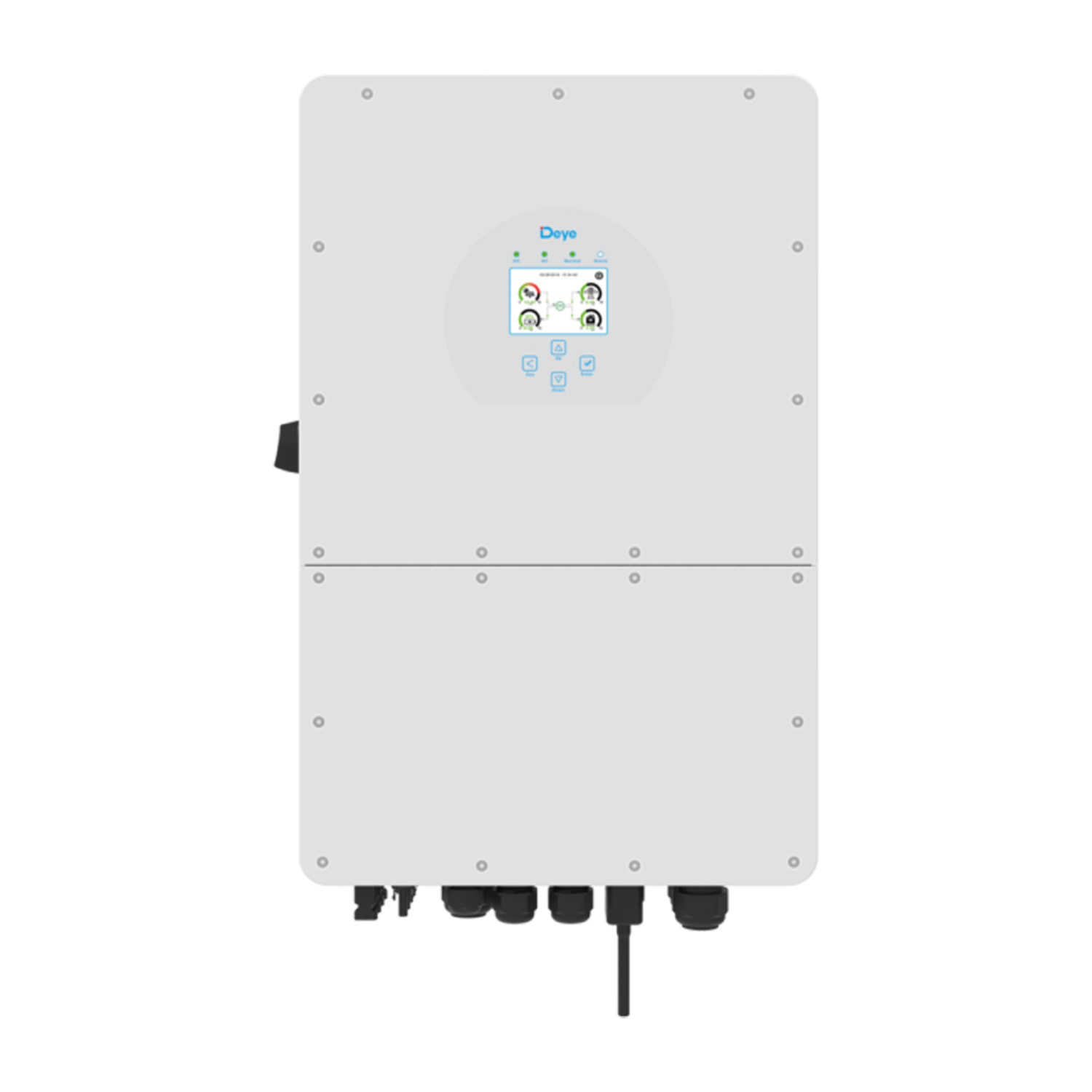

Inverter DEYE SUN-12K-SG01HP3-EU-AM2
SKU: F20GZ9
EAN: 5905951584218
| Producent | |
|---|---|
| Nominel effekt | |
| Strømforsyning | |
| Hybrid enhed | |
| MPPT | |
| Garanti | |
| Nettobredde | |
| Nettodybde | |
| Nettobredde | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Ledig plads | |
| AFCI | |
| Vægt | 39,6 kg |
Nettopris
1 972,07 €
Brutto
Brutto
Manual Deye SUN-12K-SG01HP3-EU-AM2
manual-deye-sun-12k-sg01hp3-eu-am2.pdf
Produktdetaljer
| Producent | |
|---|---|
| Nominel effekt | |
| Strømforsyning | |
| Hybrid enhed | |
| MPPT | |
| Garanti | |
| Nettobredde | |
| Nettodybde | |
| Nettobredde | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Ledig plads | |
| AFCI | |
| Vægt | 39,6 kg |
Trifase hybrid inverter Deye SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2
Serien af Deye SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 hybrid invertere er avancerede løsninger til store solenergisystemer. Takket være muligheden for at håndtere højvoltsbatterier, arbejde i on-grid og off-grid tilstand samt fleksible konfigurationsmuligheder opfylder disse invertere kravene fra de mest krævende brugere.
Vigtigste funktioner ved Deye SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 invertere:
- 100% ubalanceret effekt – hver fase kan arbejde med fuld ubalanceret effekt, hvilket sikrer stabilitet og pålidelighed i systemet.
- Mulighed for opgradering af eksisterende systemer – samarbejde med vekselstrøm (AC coupling) tillader nem opgradering af solsystemer.
- Understøttelse af flere batterier – mulighed for parallelt tilslutning af op til 10 enheder til både on-grid og off-grid drift, hvilket giver stor fleksibilitet i konfigurationen.
- Maksimal ladning/afladningsstrøm på 50A – øget energieffektivitet i energilagringsprocesser.
- Højvoltsbatterier – sikrer højere effektivitet og mindre energitab i systemet.
- 6 lade-/afladeperioder – fleksibel energistyring tilpasset brugerens behov.
- Support for dieselgeneratorer – mulighed for energilagring fra generatoren øger den energimæssige uafhængighed.
Hvem er dette et godt valg for?
Deye SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 invertere er den ideelle løsning til store industrielle og kommercielle installationer. Takket være højvoltsupport, pålidelighed og fleksible konfigurationsmuligheder er de et fremragende valg for brugere, der forventer avanceret energistyring og høj ydeevne.
Manual Deye SUN-12K-SG01HP3-EU-AM2
manual-deye-sun-12k-sg01hp3-eu-am2.pdf
| Produktspecifikationer | ||||||||
|---|---|---|---|---|---|---|---|---|
| Model | SUN-5K-SG01 HP3-EU-AM2 | SUN-6K-SG01 HP3-EU-AM2 | SUN-8K-SG01 HP3-EU-AM2 | SUN-10K-SG01 HP3-EU-AM2 | SUN-12K-SG01 HP3-EU-AM2 | SUN-15K-SG01 HP3-EU-AM2 | SUN-20K-SG01 HP3-EU-AM2 | SUN-25K-SG01 HP3-EU-AM2 |
| Batteri indgangsdata | ||||||||
| Batteritype | Litium-ion | Litium-ion | Litium-ion | Litium-ion | Litium-ion | Litium-ion | Litium-ion | Litium-ion |
| Batteri spændingsområde (V) | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 |
| Maks. ladningsstrøm (A) | 30 | 30 | 37 | 37 | 37 | 37 | 37 | 50 |
| Maks. udledningsstrøm (A) | 30 | 30 | 37 | 37 | 37 | 37 | 37 | 50 |
| Opladningsstrategi for Li-ion batterier | Tilpasset BMS | Tilpasset BMS | Tilpasset BMS | Tilpasset BMS | Tilpasset BMS | Tilpasset BMS | Tilpasset BMS | Tilpasset BMS |
| Antal batteri indgange | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| PV indgangs-/udgangsdata | ||||||||
| Maks. PV indgangseffekt (W) | 6500 | 7800 | 10400 | 13000 | 15600 | 19500 | 26000 | 32500 |
| Maks. PV indgangsspænding (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Startspænding (V) | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| MPPT spændingsområde (V) | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 |
| DC spændingsområde ved fuld belastning (V) | 195-850 | 195-850 | 260-850 | 325-850 | 340-850 | 420-850 | 500-850 | 625-850 |
| Nominal PV indgangsspænding (V) | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| Maks. PV indgangsstrøm (A) | 20+20 | 20+20 | 20+20 | 20+20 | 26+20 | 26+20 | 26+26 | 26+26 |
| Maks. PV kortslutningsstrøm (A) | 30+30 | 30+30 | 30+30 | 30+30 | 39+30 | 39+30 | 39+39 | 39+39 |
| Antal MPPT trackere | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Antal strenge pr. MPPT tracker | 1+1 | 1+1 | 1+1 | 1+1 | 2+1 | 2+1 | 2+2 | 2+2 |
| AC udgangsdata | ||||||||
| Nominal AC indgangs-/udgangseffekt (W) | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 20000 | 25000 |
| Maks. skaldynamisk AC indgangs-/udgangseffekt (VA) | 5500 | 6600 | 8800 | 11000 | 13200 | 16500 | 22000 | 27500 |
| Nominal AC indgangs-/udgangstrøm (A) | 7.6/7.3 | 9.1/8.7 | 12.2/11.6 | 15.2/14.5 | 18.2/17.4 | 22.8/21.8 | 30.4/29 | 37.9/36.3 |
| Maks. AC indgangs-/udgangstrøm (A) | 8.4/8 | 10/9.6 | 13.4/12.8 | 16.7/16 | 20/19.2 | 25/24 | 33.4/31.9 | 41.7/39.9 |
| Maks. kontinuer hvilket AC strømskift (fra netværket til belastningen) (A) | 40 | 40 | 40 | 40 | 80 | 80 | 80 | 80 |
| Spids effekt (off-grid) (W) | 1.5 x nominelt effekt, 10s | 1.5 x nominelt effekt, 10s | 1.5 x nominelt effekt, 10s | 1.5 x nominelt effekt, 10s | 1.5 x nominelt effekt, 10s | 1.5 x nominelt effekt, 10s | 1.5 x nominelt effekt, 10s | 1.5 x nominelt effekt, 10s |
| Generator indgangs-strøm / Smart Load (A) | 7.6/40/7.6 | 9.1/40/9.1 | 12.2/40/12.2 | 15.2/40/15.2 | 18.2/80/18.2 | 22.8/80/22.8 | 30.4/80/30.4 | 37.9/80/37.9 |
| Reguleringsområde effekt faktor | 0.8 førende til 0.8 efterslæb | 0.8 førende til 0.8 efterslæb | 0.8 førende til 0.8 efterslæb | 0.8 førende til 0.8 efterslæb | 0.8 førende til 0.8 efterslæb | 0.8 førende til 0.8 efterslæb | 0.8 førende til 0.8 efterslæb | 0.8 førende til 0.8 efterslæb |
| Nominal netfrekvens og spidskraft (Hz) (V) | 50/60Hz; 3L/N/PE 220/380, 230/400Vac | 50/60Hz; 3L/N/PE 220/380, 230/400Vac | 50/60Hz; 3L/N/PE 220/380, 230/400Vac | 50/60Hz; 3L/N/PE 220/380, 230/400Vac | 50/60Hz; 3L/N/PE 220/380, 230/400Vac | 50/60Hz; 3L/N/PE 220/380, 230/400Vac | 50/60Hz; 3L/N/PE 220/380, 230/400Vac | 50/60Hz; 3L/N/PE 220/380, 230/400Vac |
| Forsyningsmetode til netværket | 3 faser | 3 faser | 3 faser | 3 faser | 3 faser | 3 faser | 3 faser | 3 faser |
| Samlet harmonisk forvrængning af strømmen (THDi) | <3% (nominal effekt) | <3% (nominal effekt) | <3% (nominal effekt) | <3% (nominal effekt) | <3% (nominal effekt) | <3% (nominal effekt) | <3% (nominal effekt) | <3% (nominal effekt) |
| DC injektionsstrøm | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In |
| Effektivitet | ||||||||
| Maks. effektivitet | 97,6% | 97,6% | 97,6% | 97,6% | 97,6% | 97,6% | 97,6% | 97,6% |
| Europeisk effektivitet | 97,0% | 97,0% | 97,0% | 97,0% | 97,0% | 97,0% | 97,0% | 97,0% |
| MPPT effektivitet | >99% | >99% | >99% | >99% | >99% | >99% | >99% | >99% |
| Apparatbeskyttelse | ||||||||
| Integreret beskyttelse | Beskyttelse mod omvendt polaritet DC, Overstrømsbeskyttelse AC, Overspændingsbeskyttelse AC, Udgang kortslutningsbeskyttelse AC, Temperaturbeskyttelse, Overvågning af isolationsimpedans DC, Overvågning af DC komponenter, Overvågning af jordfejlstrøm, Overvågning af netværk, Ø-driftbeskyttelse, Jordingdetektion, DC indgangsafbryder, Overspændingsbeskyttelse for belastningsafbryder, Resterende strøm detektion (RCD), Overspændingsbeskyttelsesniveau | Beskyttelse mod omvendt polaritet DC, Overstrømsbeskyttelse AC, Overspændingsbeskyttelse AC, Udgang kortslutningsbeskyttelse AC, Temperaturbeskyttelse, Overvågning af isolationsimpedans DC, Overvågning af DC komponenter, Overvågning af jordfejlstrøm, Overvågning af netværk, Ø-driftbeskyttelse, Jordingdetektion, DC indgangsafbryder, Overspændingsbeskyttelse for belastningsafbryder, Resterende strøm detektion (RCD), Overspændingsbeskyttelsesniveau | Beskyttelse mod omvendt polaritet DC, Overstrømsbeskyttelse AC, Overspændingsbeskyttelse AC, Udgang kortslutningsbeskyttelse AC, Temperaturbeskyttelse, Overvågning af isolationsimpedans DC, Overvågning af DC komponenter, Overvågning af jordfejlstrøm, Overvågning af netværk, Ø-driftbeskyttelse, Jordingdetektion, DC indgangsafbryder, Overspændingsbeskyttelse for belastningsafbryder, Resterende strøm detektion (RCD), Overspændingsbeskyttelsesniveau | Beskyttelse mod omvendt polaritet DC, Overstrømsbeskyttelse AC, Overspændingsbeskyttelse AC, Udgang kortslutningsbeskyttelse AC, Temperaturbeskyttelse, Overvågning af isolationsimpedans DC, Overvågning af DC komponenter, Overvågning af jordfejlstrøm, Overvågning af netværk, Ø-driftbeskyttelse, Jordingdetektion, DC indgangsafbryder, Overspændingsbeskyttelse for belastningsafbryder, Resterende strøm detektion (RCD), Overspændingsbeskyttelsesniveau | Beskyttelse mod omvendt polaritet DC, Overstrømsbeskyttelse AC, Overspændingsbeskyttelse AC, Udgang kortslutningsbeskyttelse AC, Temperaturbeskyttelse, Overvågning af isolationsimpedans DC, Overvågning af DC komponenter, Overvågning af jordfejlstrøm, Overvågning af netværk, Ø-driftbeskyttelse, Jordingdetektion, DC indgangsafbryder, Overspændingsbeskyttelse for belastningsafbryder, Resterende strøm detektion (RCD), Overspændingsbeskyttelsesniveau | Beskyttelse mod omvendt polaritet DC, Overstrømsbeskyttelse AC, Overspændingsbeskyttelse AC, Udgang kortslutningsbeskyttelse AC, Temperaturbeskyttelse, Overvågning af isolationsimpedans DC, Overvågning af DC komponenter, Overvågning af jordfejlstrøm, Overvågning af netværk, Ø-driftbeskyttelse, Jordingdetektion, DC indgangsafbryder, Overspændingsbeskyttelse for belastningsafbryder, Resterende strøm detektion (RCD), Overspændingsbeskyttelsesniveau | ||
| Overspændingsbeskyttelsesniveau | Type II(DC), Type II(AC) | Type II(DC), Type II(AC) | Type II(DC), Type II(AC) | Type II(DC), Type II(AC) | Type II(DC), Type II(AC) | Type II(DC), Type II(AC) | Type II(DC), Type II(AC) | Type II(DC), Type II(AC) |
| Certifikater og standarder | ||||||||
| Nettegnet | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 |
| Sikkerhedsstandarder / EMC | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
| Generelle data | ||||||||
| Driftstemperatur (°C) | -40 til +60°C, >45°C effektbegrænsning | -40 til +60°C, >45°C effektbegrænsning | -40 til +60°C, >45°C effektbegrænsning | -40 til +60°C, >45°C effektbegrænsning | -40 til +60°C, >45°C effektbegrænsning | -40 til +60°C, >45°C effektbegrænsning | -40 til +60°C, >45°C effektbegrænsning | -40 til +60°C, >45°C effektbegrænsning |
| Kølesystem | Naturlig køling | Naturlig køling | Intelligent luftkøling | Intelligent luftkøling | Intelligent luftkøling | Intelligent luftkøling | Intelligent luftkøling | Intelligent luftkøling |
| Lydeffekt (dB) | ≤55 | ≤55 | ≤55 | ≤55 | ≤55 | ≤55 | ≤55 | ≤55 |
| Kommunikation med BMS | CAN | CAN | CAN | CAN | CAN | CAN | CAN | CAN |
| Vægt (kg) | 30,5 | 30,5 | 30,5 | 30,5 | 30,5 | 30,5 | 30,5 | 30,5 |
| Kabinetmål (B x H x D mm) | 408×638×237 (uden stik og håndtag) | 408×638×237 (uden stik og håndtag) | 408×638×237 (uden stik og håndtag) | 408×638×237 (uden stik og håndtag) | 408×638×237 (uden stik og håndtag) | 408×638×237 (uden stik og håndtag) | 408×638×237 (uden stik og håndtag) | 408×638×237 (uden stik og håndtag) |
| Beskyttelsesklasse IP | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 |
| Monteringsmetode | Vægbeslag | Vægbeslag | Vægbeslag | Vægbeslag | Vægbeslag | Vægbeslag | Vægbeslag | Vægbeslag |
| Garanti | 5 år/10 år (valgfrit) | 5 år/10 år (valgfrit) | 5 år/10 år (valgfrit) | 5 år/10 år (valgfrit) | 5 år/10 år (valgfrit) | 5 år/10 år (valgfrit) | 5 år/10 år (valgfrit) | 5 år/10 år (valgfrit) |
