Valget af de rigtige overspændingsbeskyttelser er nøglen til sikkerhed og lang levetid for et solcelleanlæg. Selv den bedste inverter eller de bedste paneler er ikke immune over for virkningerne af overspændinger, som opstår på grund af atmosfæriske udladninger eller koblingsfænomener.
Derfor er det – ud over selve beskytterne – lige så vigtigt med korrekt jordforbindelse; både type og tværsnit af lederne har betydning.

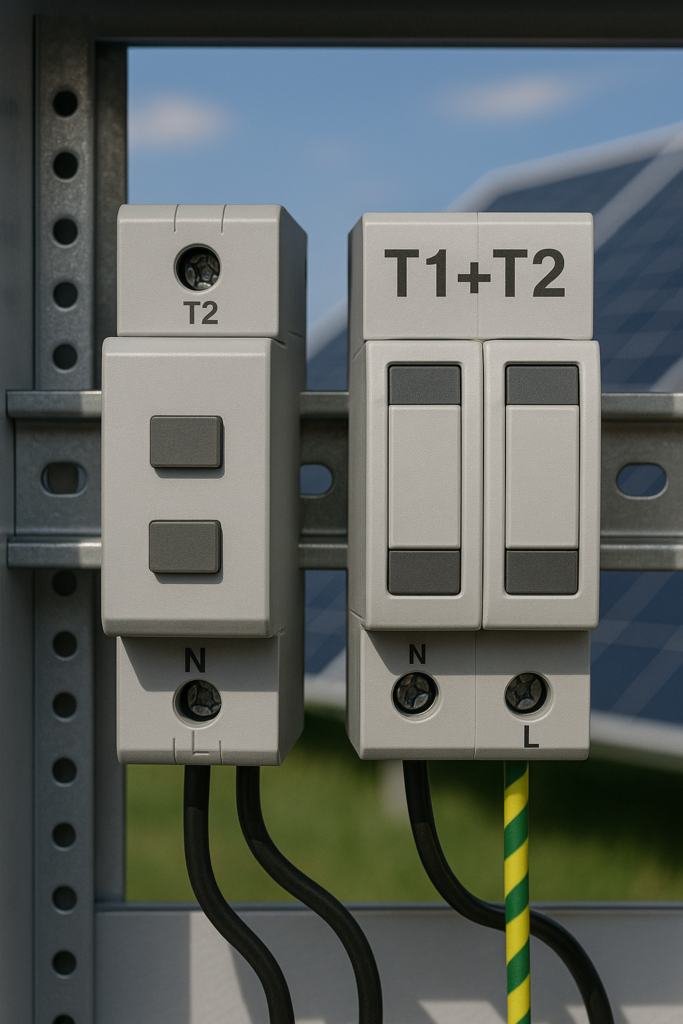

Hvornår bruger vi beskyttelse af typen T2
Overspændingsafledere T2 (type 2) monteres i installationer uden risiko for direkte lynnedslag, dvs. når:
- bygningen ikke har et lynbeskyttelsessystem (LPS),
- taget er lavet af ikke-ledende materiale (f.eks. keramiske tagsten, tagpap, shingles, skifer),
- PV-konstruktionen ikke er forbundet med lynbeskyttelsens jord.
I så fald beskytter T2 mod indirekte og inducerede overspændinger, som kan opstå ved et lynnedslag i nærheden af bygningen eller i elnettet.
Hvornår bruger vi beskyttelse af typen T1+T2
Overspændingsafledere T1+T2 er påkrævet, hvor der er risiko for direkte lynudladning – dvs. når:
- objektet har lyninstallation (LPS),
- PV-konstruktionen er metallisk forbundet med LPS eller jord,
- taget er metallisk (trapezplade, metal-tagsten) og danner forbindelse med PV-konstruktionen,
- DC-kablerne føres tættere end 0,5 m på lynbeskyttelseselementer.
T1+T2 beskytter mod virkningerne af direkte og indirekte udladninger, derfor bruges den både på DC-siden og AC-siden.
Praktisk regel:
Hvis der på taget er anvendt en T1+T2-beskytter, bør der i AC-fordelingen også monteres en T1+T2, så koordineringen af beskyttelser på begge sider af inverteren bevares.
Gentagelse af beskyttere ved lange strenge
Hvis afstanden mellem PV-modulerne og inverteren overstiger 10 m, skal DC-overspændingsbeskytterne gentages ved begyndelsen og slutningen af strengen:
- ét sæt ved panelerne (i en PV-stringboks),
- et andet ved inverteren.
På den måde spredes overspændingsenergien effektivt, og DC-kabler og udstyr beskyttes langs hele føringsvejen.
Valg af tværsnit på jordledere – 6 mm² eller 16 mm²?
Effektiviteten af overspændingsafledere afhænger ikke kun af typen, men også af korrekt jordforbindelse. En for tynd jordleder kan ikke aflede stødenergien, og en for lang eller forkert ført leder øger impedansen i beskyttelsesbanen.
Kobberleder 6 mm² Cu
StAnvendes i installationer uden LPS (lyninstallation), dvs. der hvor:
- risikoen for direkte udladning er lav,
- der bruges beskyttere af typen T2,
- jordlederne har korte stræk (op til få meter),
- PV-konstruktionen forbindes til en lokal jordelektrode eller hovedudligningsskinne (PE).
Eksempel: installation på et enfamiliehus med tegltag, uden lyninstallation – en 6 mm² Cu-leder er tilstrækkelig.
Kobberleder 16 mm² Cu
Anvendes i installationer med lyninstallation (LPS) eller der hvor:
- PV-konstruktionen er forbundet med lynbeskyttelseselementer,
- der bruges beskyttere af typen T1 eller T1+T2,
- bygningen har metaltag eller stålkonstruktion,
- der er mulighed for, at en del af lynstrømmen kan løbe.
Eksempel: hal med trapezpladetag og lynbeskyttelsessystem – 16 mm² Cu-leder som forbindelse mellem PV-konstruktionen og jordelektroden er obligatorisk.
Gode praksisser for jordforbindelse
- Før jordlederne ad den korteste og mest direkte vej, undgå sløjfer og skarpe bøjninger.
- Udfør forbindelser holdbart og korrosionsbestandigt – helst med rustfri klemmer eller lodde-/svejseforbindelser.
- Sørg for, at DC-, AC- og PV-konstruktionens jord er fælles forbundet og har et fælles referencepunkt for potentialer (Hovedjordskinne – GSU).
Opsummering
| Element | Bygning-/tagtype | Anbefalet SPD | Jordtværsnit |
|---|---|---|---|
| Enfamiliehus uden LPS, tag af tegl/tagpap/shingles | Ikke-ledende tag | T2 (DC og AC) | 6 mm² Cu |
| Bygning med lyninstallation eller metaltag | Ledende tag / LPS | T1+T2 (DC og AC) | 16 mm² Cu |
| Afstand moduler–inverter > 10 m | Lang streng | Gentaget DC-SPD | Som ovenfor (afhængigt af LPS) |
Kort sagt:
Overspændingsbeskyttelsen i et PV-anlæg virker kun effektivt, når den er helhedsorienteret, koordineret og korrekt jordet.
